三菱　ＨＶ−Ｓ１００型（３台目）

　先日修理分のＳ１００は連れに引き取られていきましたので、新たにゲットしたＳ１００を修理してみます。

外観は中の下で小傷が多いです。

まあ、貴重なＳ１００なのヨシとします。実際、ＮＶ−ＦＳ９００などと比べてみると出荷数は少なそうな感じがします。オークションの出品量を考えても、ＦＳ９００の方が圧倒的に多いです。
Ｓテープを再生させたところ。ブルーバックが出るか出ないかの中、辛うじて確認できたのはコレ。娘。ライブのテープなんですけどね。
毎度のアレなので、さっさとデッキを開けて直します。
ありました。コレですね。

今回からフジのデジカメに戻したのですが、こっちの方が使いやすいですね。マクロもピントが合いやすいですし。

何よりストロボ光量が多いです。
半田コテ＋吸い取り線でＨＩＣを外し中。

このころの三菱Ｓ−ＶＨＳビデオでは、このＩＣは例外なく、シルクパターン印刷にＩＣ２Ａ５になっています。
無事にはずれたＨＩＣ。ちなみにこのデッキ、９８年に消耗部品交換済みのようです。
珍しく大きく、上手く撮影出来たので載せてみます。注意点としては、電解コンデンサの極性と、パターンが劣化している事があることでしょう。剥がしたら、適当なところまでパターンを飛ばすしかありません。

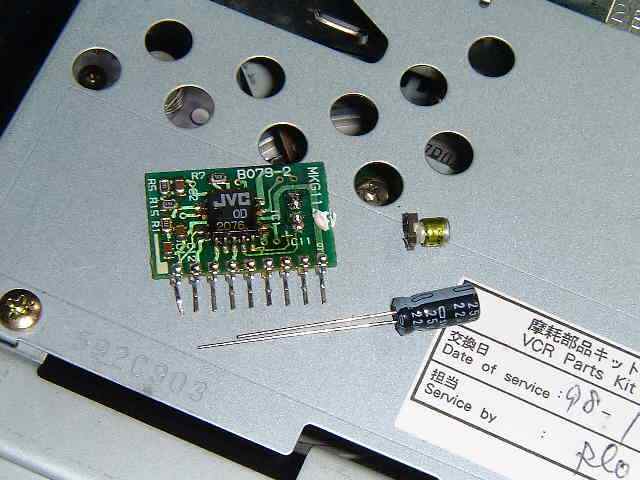

剥がした古い電解コンと、取り付けようとする新しい電解コン。取り付ける基板には、少し半田を盛っておくと良いです。

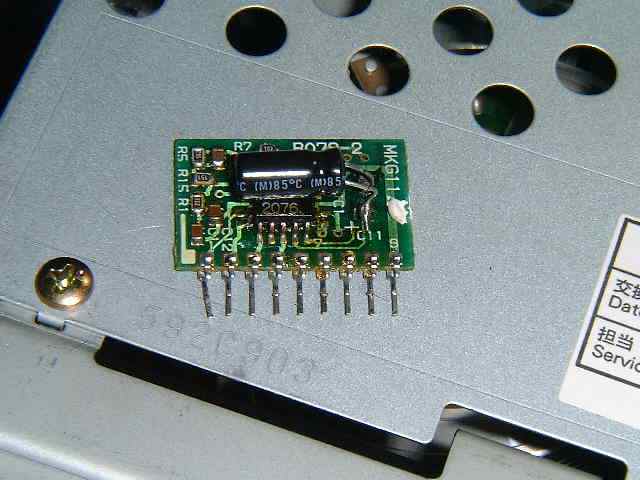

無事に取り付け完了です。
無事に映像が出るようになった状態。このテープ、ＢＳ２→ＤＶ→Ｓ−ＶＨＳ（業務用）で録画したものですが、民生用デッキで録画しても絶対出せない、非常に美しい映像です。

何せ、元はＮＨＫのハイビジョン撮影→ＮＴＳＣの放送方式では最高峰と思われるＢＳ２、音声はＢモードでほぼ最強のソースです。これを、民生最高峰のＤＨＲ−１０００でデジタルダイレクト録音してあり、音声、映像共々最強の状態で保存してあります。

ＤＶテープの映像は、はっきりいってＤＶＤより綺麗です。

番組内容が痛いものの、これだけの画質はなかなか放送でも得られないかと思いました。

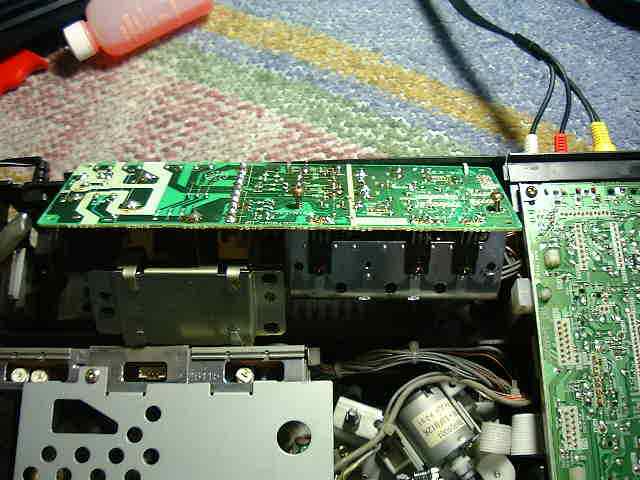

ついで弱点を制覇しておきます。電源回路の電解コンデンサを交換します。
基板は、トランス部３本のねじで固定されています。コネクタ類を外しておくのを忘れないように。
