三菱　ＨＶ−Ｓ１００（３台目）

電源のシールド兼放熱板を撤去したところ。

コンデンサは非純正でもいいのですが、電源回路だけに、メーカーの純正品に交換します。お値段は１個４００円。４７００マイクロファラド３５Ｖを３本交換します。

時期を前後するＨＶ−Ｓ９５やＳ８５では多少容量、耐圧が違っていましたので、手配時には実機を良く確認した方が良いでしょう。
基板上のＣ９９４、Ｃ９９５、Ｃ９９６の３本を交換します。
電解液でヌレヌレの場合はそれも掃除します。

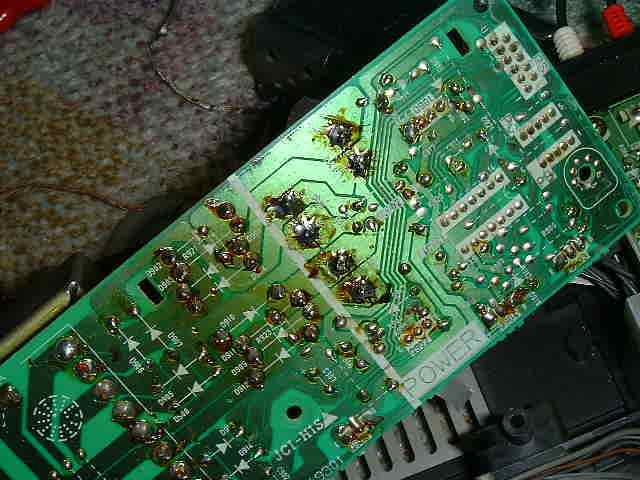

今回の例では、基板の一部が腐食しています。液漏れの影響かと思われます。

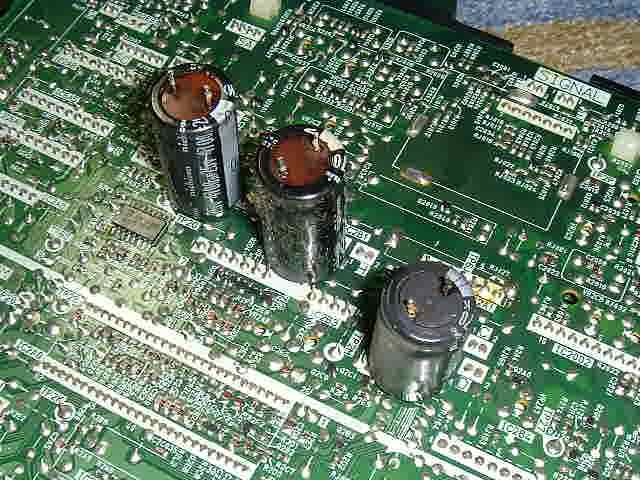

外した電解コンデンサ。漏れまくりです。

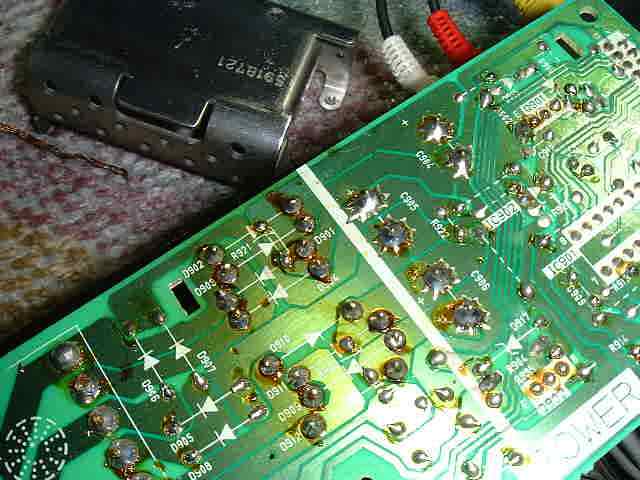

無事に交換が済んだところ。半田はケチらず、綺麗に盛り上げます。芋半田に注意します。

電解コンデンサには極性があるので、それにも注意します。間違えて通電すると、コンデンサが破裂します。（経験あり）
無事に組立てたところ。やはり新品になっているのは気持ちいいです。
そして、あと１カ所。キャプスタンモーター横の電解コンデンサも交換します。

見ての通り液漏れしています。
外したコンデンサの比較。大きさ違いすぎですな・・・。

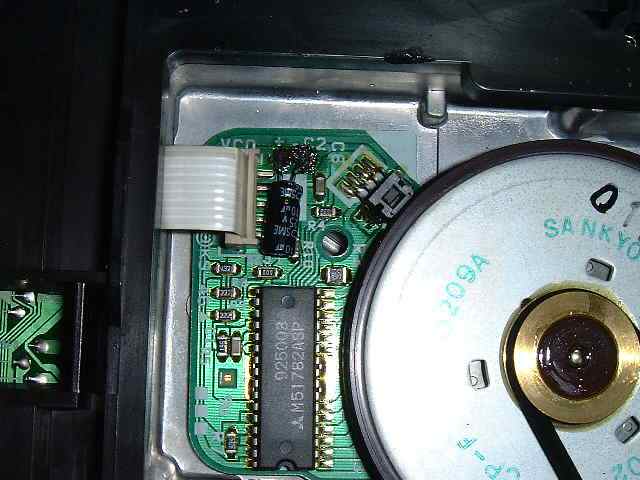

上手く取り付けたところ。周囲のプラスチックや、キャプスタンモーターの外周部を溶かさないように注意。

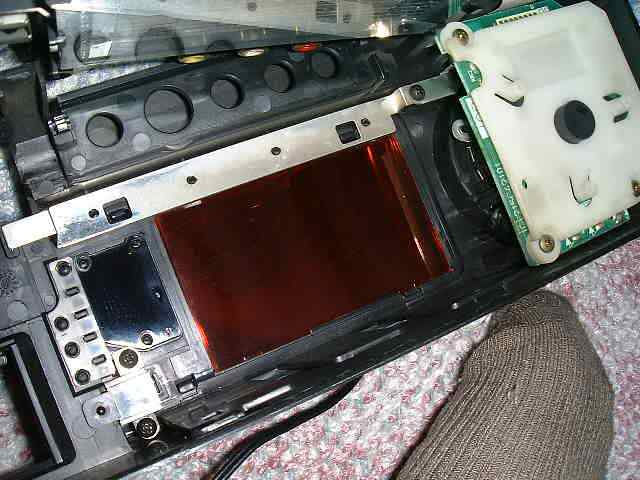

ＦＬのフィルタ裏ですが、さほど汚損はありませんでした。
いつ見ても、中堅機で使いやすく好ましいデザインだと思います。再生画質はスッピンですが、いいテープを再生出来れば十分美しいです。
無事に修理完了し９０分連続で再生中。問題はありません。
