REVOX B225 CDプレーヤーの修理
STUDERが民生用として出したREVOXブランドのCDプレーヤーです。 STUDERブランドの業務用ではA725というものがこれと殆ど同じですが、これとは若干内容が違い、バランス音声出力や制御系の端子が出ているようです。 当時の定価\385,000。 1985年発売。 故障機をジャンクとしてそこそこのお値段で入手。 |
|
民生用なのですが、左半分のキーは使い方が良く解りません。(汗) 液晶部、トレイは電球で照らされて綺麗です。 A730と音を比較したくて導入。 テストで再生させると、電源が勝手に落ちる事が頻発します。 早速調査します。 |
|
天板を取り去ったところ。 STUDERらしく各基板は基本的にプラグインです。 |
|
多分、今回の問題箇所であろう電源基板。 | |
銀色の4個は電解コンデンサです。 この基板より電解コンデンサを数個交換しました。 |
|
これも交換したいところですが、代替に困りそうです。 今回は問題なさそうだったので交換していません。いずれ交換しないといけないでしょうね。 |
|
電源基板にはトレイの位置検出のセンサーもついています。 | |
輸出用機器らしい電源トランスの切り替えスイッチ。 | |
何かが付きそうなプラグイン部の余り部分。A725にはココに何か付くのでしょうね。 | |

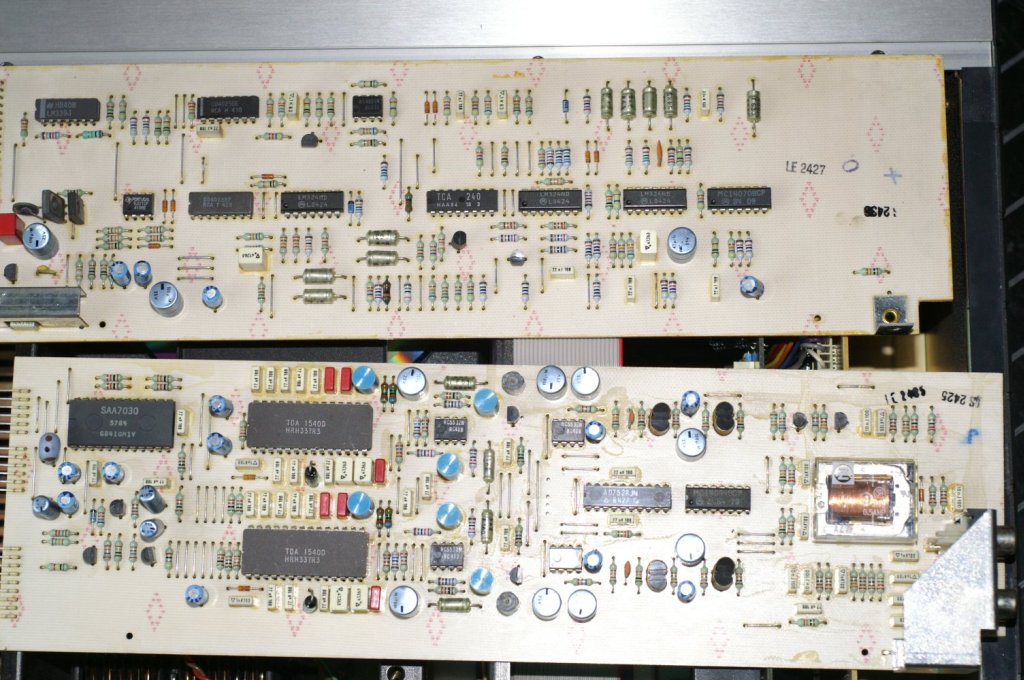

上がIRコントロール回路基板? 下はDAコンバーター〜音声出力基板。 PHILIPSの電解コンデンサが多数使用されています。 |
|

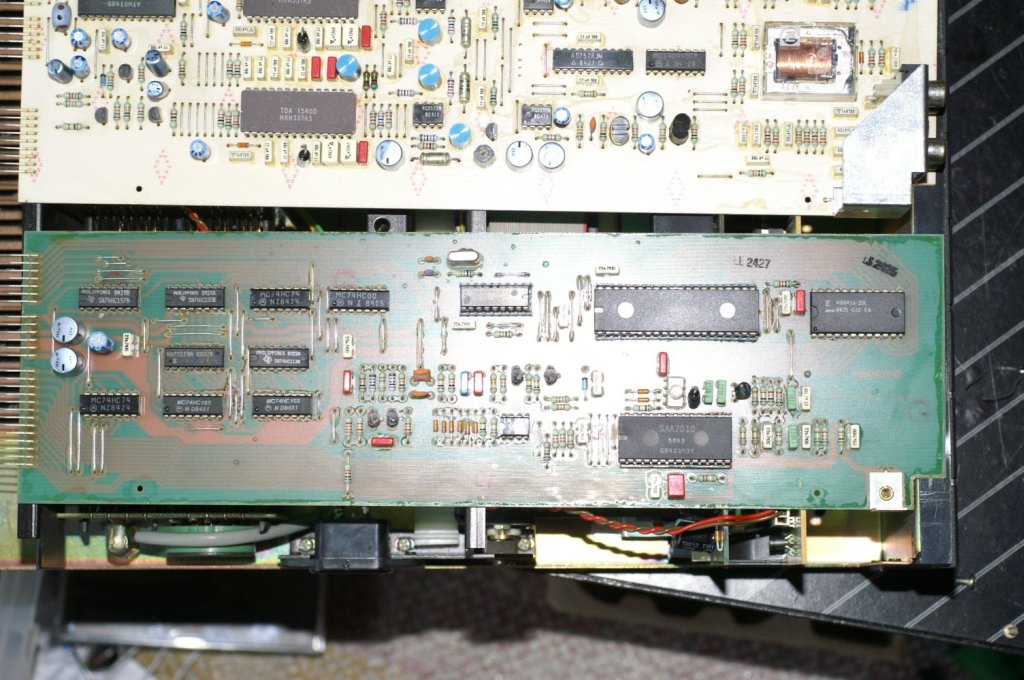

下はサーボ系とおぼしき基板。 | |
オーディオDAC回路の基板近影。A730より世代が古い為、チップも古いです。SAA7030+TDA1540が2個の構成です。 続きはコチラからどうぞ |
