REVOX B225 CDプレーヤーの修理（続き）
 |

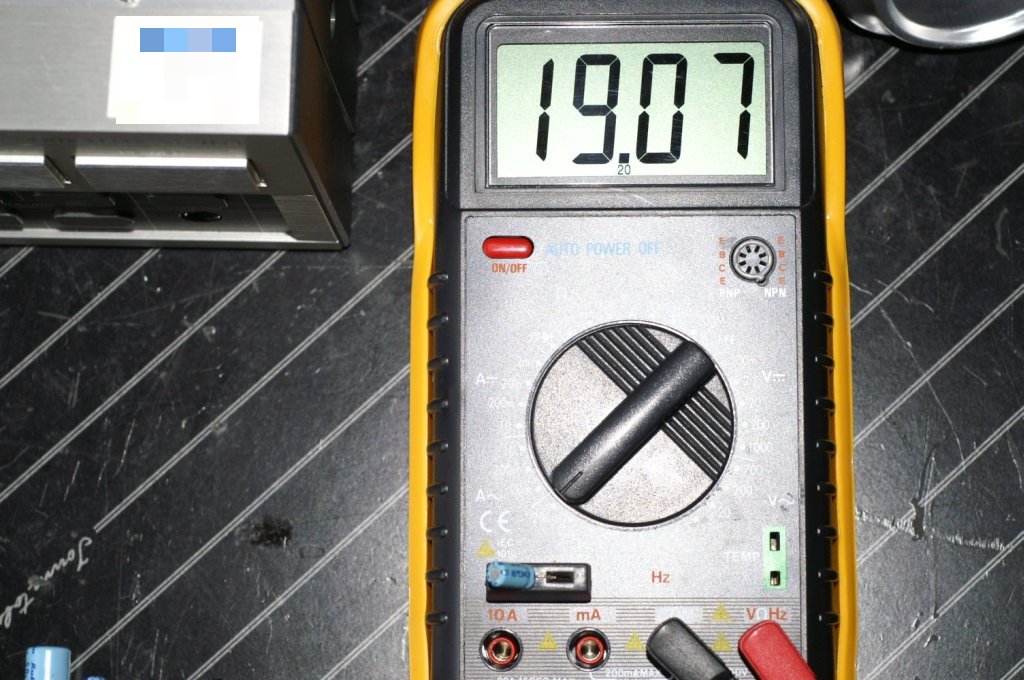

交換した電解コンデンサの容量を計ってみると、２個だけ容量が低下しているものがありました。 Rubycon製の47uF/10Vなのですが、20uF程度までに低下していました。 |
 |
もう１個はもっと容量低下していました。 |
 |
交換したコンデンサ。左の２個が不良でした。 経年を考えるとやむを得ないですね。回路上の問題もあるのでしょう。 |
 |
交換後のテスト中。勝手に電源が切れることも無くなりご機嫌です。 |
 |
ちょっと派手な写真になりましたが、イルミネーションはは綺麗ですよ。 |
 |

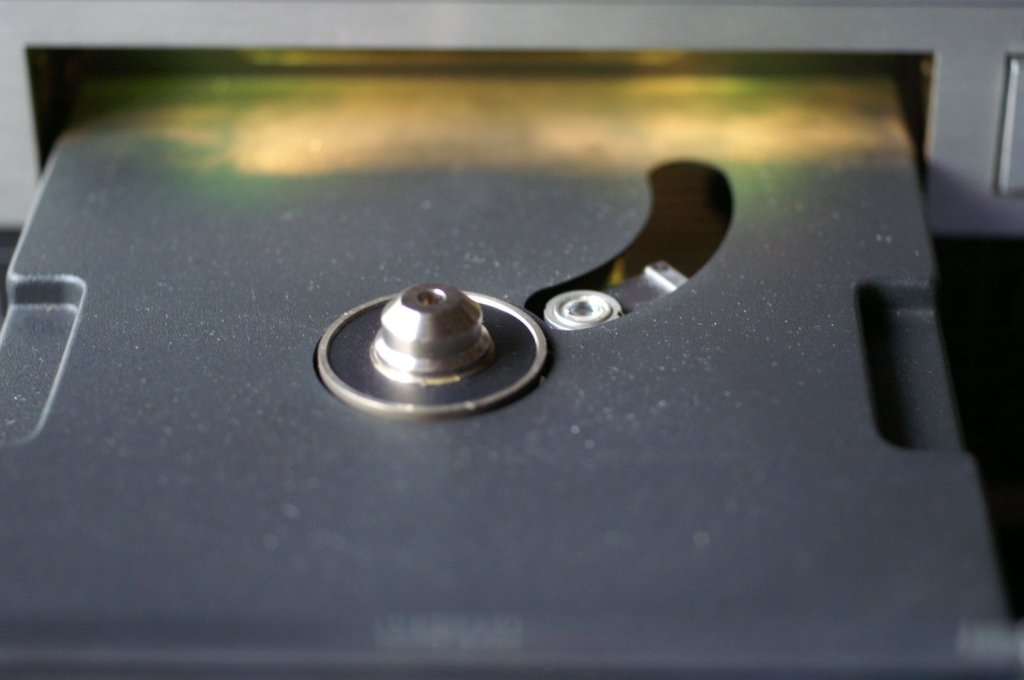

トレイを開くとこのようにメカ毎出てきます。S○NYのアレを思い出しました。 実は1985年にはあったという・・・（笑） |
 |
当たり前ですがスイングアームメカです。 |
 |
パネル右側。日常はこちらだけしか使わないかと思います。 CAL TONE機能が面白く、これは1KHzのテストトーンをライン出力から出すことが出来ます。 |
 |
左半分。上の10キーは一般的な10キーじゃなさそうです。 |
 |
トレイの開閉用モーター。プラスチック部品は劣化はしていないようでなによりです。 |
 |
このように、各基板にはSTUDERのロゴがあります。 |
 |
リアパネル。 シンプルなものです。 正規代理店の品物のようです。 電源コードはちょっと特殊です。 |
 |
重鎮、A730との２段重ねの図。
音質ですが、1985年の時点でこの音質ということに驚きます。解像度とかは現行機種の方が明らかに上ですが、まったりと聴く分にはA730ともそう大差ない感じです。 |
 |
イルミネーションは、２個の電球に緑色の着色がしてあります。 |
