A&D カセットデッキ GX−Z9100型の修理(その1)
基本的にはGX−Z7000だの7100だのと一緒なので、いきなり臓物の写真です。 動作不良品をゲットして半年くらい放置プレイしていました。 ベルトの適当なのが見つかったので、今回交換してみます。 娘。の秋の岡女高校体育祭SPを見ながら記事作ってますが、 エロいね、コレ。面白いし、(・∀・)イイ!! |
|
問題の部分が見えてきました。 | |
問題の部分だけを取り出しました。 プーリー溝も掃除しときましょう。 |
|
ベルト比較。 右がもともとのベルト。伸びています。 左は、日本橋の某所で入手した新品ゴムベルト。 1本30円なり。ちょっとサイズは小さいですが、ちゃんと使えますのでヨシとします。 他にも代替ベルトはいろいろと見つかりそうです。 こないだのソニーのCDPのベルトとか(爆)、BR−S8系のローディングベルトとか・・・。 今回のベルトは10本購入しておきました。 |
|
プーリー清掃中。 スリップが減ってトルクが復活しますよ。 |
|

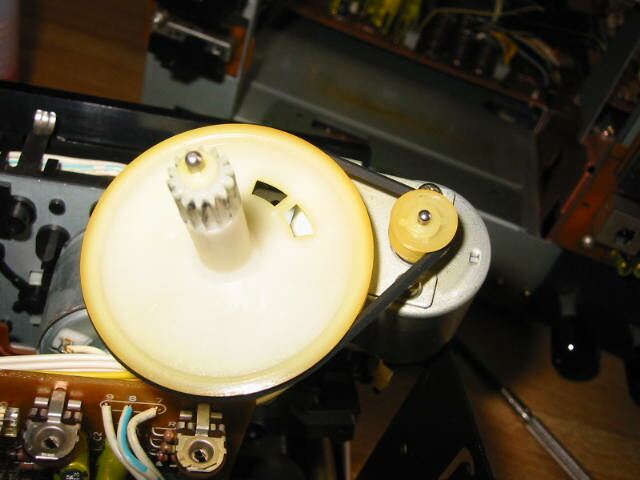

新規入手のベルトを装着したところ。 | |
元通り組み立てます。 | |
微妙に位置が決まっていますので注意します。 | |
デッキの裏。 流石に銅メッキシャーシです。 |
|
ローディングは問題なくなりましたが、今度は供給側ピンチローラーの動作が怪しいです。グリス固着のようです。 テープパスが狂うのはやむを得ないですが、バラして清掃します。 しかし加護ちゃん、太ったね(爆)。 でもおちちも(略)。 |
|

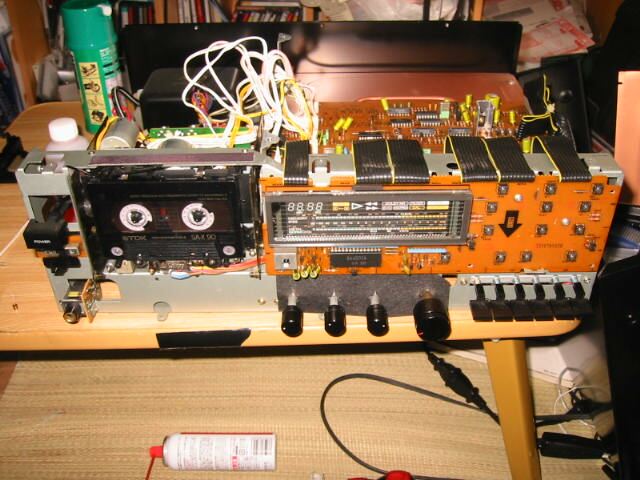

組み立てて試運転中。問題ないですね。 音質の良さは見事。レンジが広くて余裕がありますな。 |
|
シスコンは基本的に同じですが、高級機のみクオーツサーボとなっています。 | |

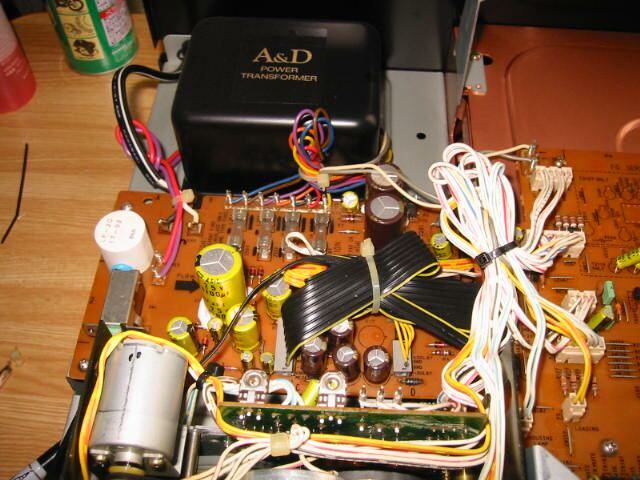

電源トランスがケースに入っていていい感じです。 | |
きちんと組み立てました。 サイドウッドがいいですなぁ。 |
|
ヘッド廻り。クリーニングしたので綺麗です。 | |
クオーツロックの文字が誇らしいですなぁ。 ※HEIGHTとAZIMUTHは、調整出来そうに見えますが、余程のことがない限りは触ってはいけません。 |
|
操作系右側。 基本的に下位機種と同じですが、内部の金のかかり方が違うようです。 組み立て後、IPSS時にメカが動作不良な事に気づきましたが、激しく面倒くさいので、しばし放置します(笑)。 |
