ソニー CDプレーヤー CDP-XA50ES型の修理(続き)
AMSつまみの取り付けが完了しました。 | |
パネルを元通り取り付けます。 線を挟まないよう注意。 |
|

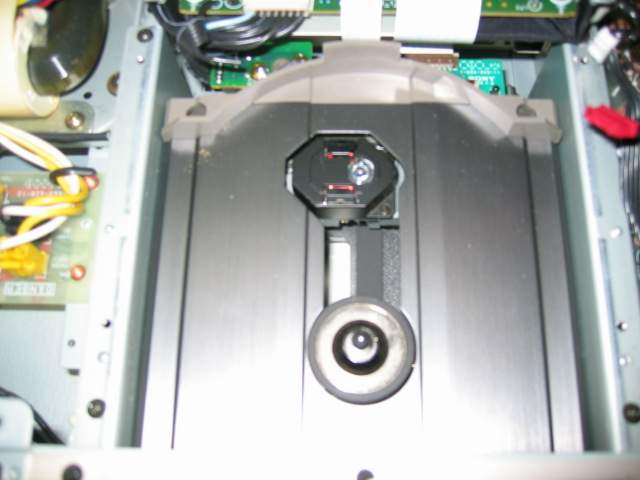

これが光学固定系メカの全容です。 写真の通り、モーター側が動きます。 良くこんな事考えついたな(笑)。 |
|
改めて内部。 ESの中堅らしい物量投入です。 |
|
電源トランスは一応デジタル系とアナログ系に別れています。 そこはかとなくショボさを感じるのは私だけでしょうか _| ̄|○ |
|
電源一次側。銅メッキ&ガラスエポキシ基板が目立ちます。 | |
電源2次側基板。ガラスエポキシと銅メッキ、高級オーディオ用パーツが圧巻です。 | |

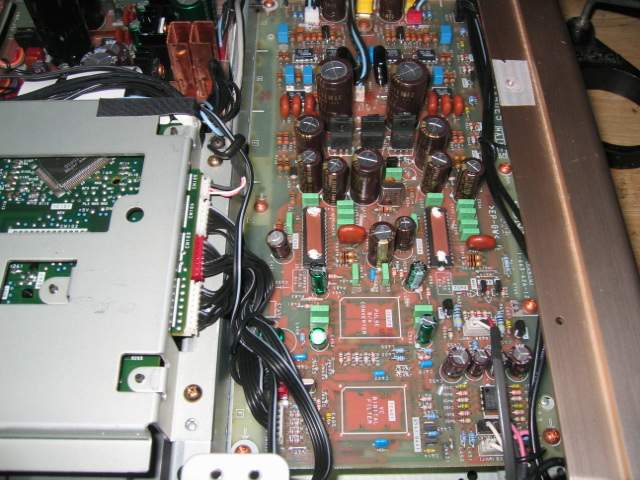

DAC周辺。 | |

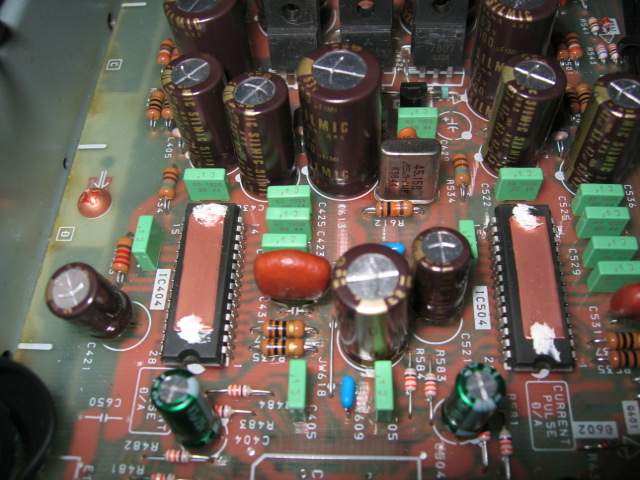

ICの上にも銅板が貼られていたりで気合いは十分。 | |

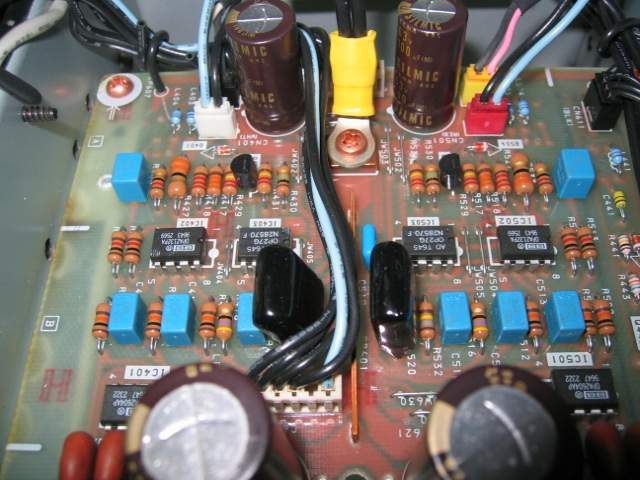

アナログ段のオペアンプ。 | |

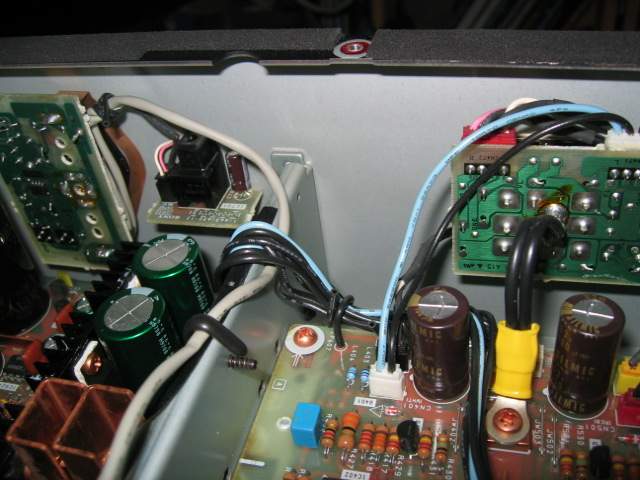

端子部の基板にもガラスエポキシが使用されています。 | |
CDはトレイにこのように載せて押さえを上に載せます。 | |
これを見ていると、別に音質云々は言ってはなかったSL-HF1000Dを思い出しますね。 | |
修理完了後の姿。 デザインは秀逸ですね。さすがはソニー。 しかし、音質はアレですね。ハードウエア的には興味深い機械です。 |
