三菱　ＨＶ−Ｖ９００型の消耗部品の交換（後半）

　グリス塗布が終わったら、元通り組み立てます。



　ちょっとグリスが多かったかも（爆）。

　メカ裏。ツインサーボと似ていますが、メカはプラスチックベースで不安です。
　真ん中にあるリールアイドラ組立、ゴムベルトを交換します。

　ベルトを外し、指定のビス２本を外し、リールアイドラ組立を表から裏に押し出します。
　すると、上の写真のように抜けます。

　組立は逆手順ですが、リールアイドラ組立にある黒い突起を、メカ表の穴に差し込む必要があります。
　上の写真を参考にしてください。

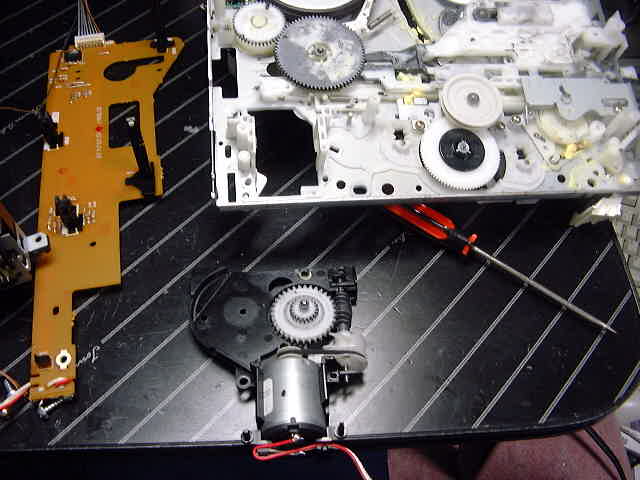

　ローディングモーターベルトの交換のため、ローディングモーターを外す。
　ベルトには２種類あり、説明書の通り、ベルトについている色を確認し同じ色の物を使います。

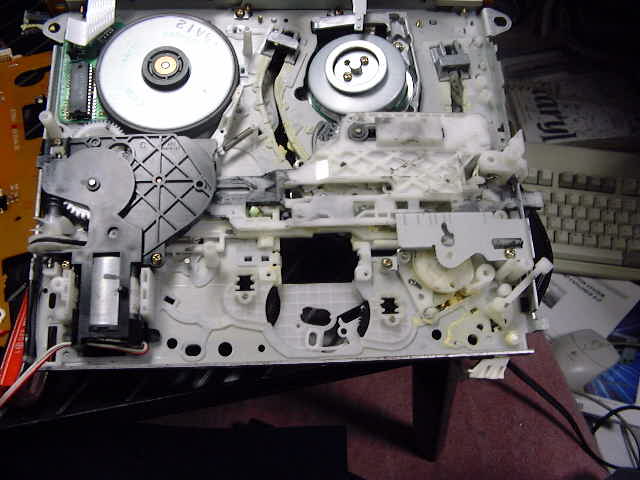

　無事に組立が終わったメカ。グリスをさして、デッキに戻します。

　試運転において、バックテンションを確認します。通常は問題がないと思います。

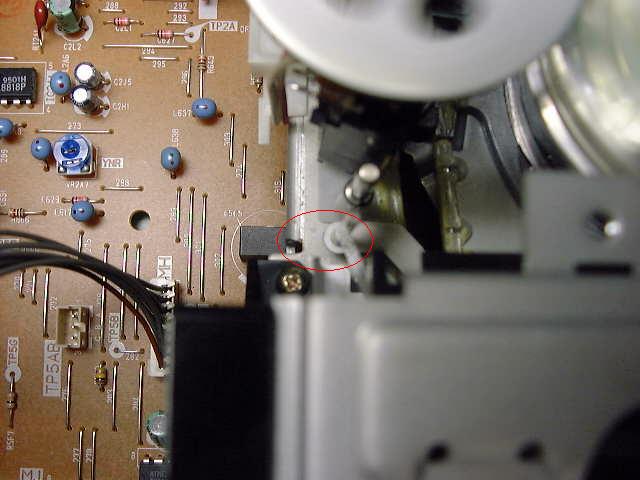

　説明書によると、上の赤丸の中を確認し２．５前後なら良いとのことです。

　無事に交換が終わり、試運転中のデッキ。

　この消耗品は、バネが少し多いこと、しっかり説明書を見ないと組み立てにくいことから、ちょっと難易度が高いかなと思いました。

（００．０１．２１追加）

　蓋を閉めた後、再生映像全体に見苦しいカラーノイズが出ていることが判りました。
  最初は電源の電解コンデンサかなと思ったのですが、メーカーのサービスステーションに聞いてみると、以下のような話でした。

　・それは、おそらくヘッドアンプ基板を固定しているビスのアース接触不良だと思う。
　・ビスを締め直せば取り敢えず直る。
　・また緩む可能性があるので、メーカーとしてはワッシャ付きのビスと交換するようにしている。
　 その上、ビスを基板に半田付けし、アースが完全に取れるようにしている。
　・もしそれでも出るようだったら、トップカバーと電源基板のアース不良だと思うので、電源基板とトップカバーの間にあるビスを交換すれば出なくなる。

　とのことで、対策ビスを購入してきました。両方で約４００円。
　結果、ヘッドアンプ後ろのビス３本、電源基板、底板を止めているビスをすべて対策品に取り替えたところ、出なくなりました。
　
　改めて再生画像を見てみると、かなりクリアでＮＲの効果が感じられます。
　ただ、黒いヘアライン状のノイズが見えました。これはＶ３桁の共通部分みたいですね。
