三菱　ＨＶ−Ｖ７０００型の巻（敢え無く敗退）



　やっと、やっと、やっと入手できた三菱のフラッグシップ機。
　上の写真は外観ですが、まずビデオデッキに見えない。
　この重厚さは、ビクターＨＲ２００００と松下ＮＶ−Ｖ１００００と並ぶのではないだろうか。

　幸いに、故障品を無料で下さる方がいらっしゃり、引き取ってきました。
　重さは１７ｋｇ！凄い重さである。

　蓋を開けると・・・そこには家庭用ビデオとは思えないつくりが見える。
　本体ジョグシャトルが良い感じです。
　ＨＶ−Ｖ３０００を所有していますが、そのイカツさなんぞはかすんでしまうくらいヘヴィです。

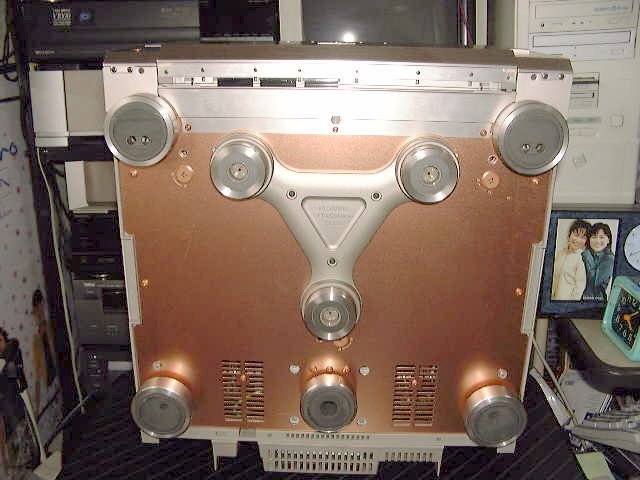

　見てのとおり、フローティングサスペンションデッキである。
　真中の３角の足でデッキメカだけを保持するという驚異のメカ。

　リアパネル。端子群が凄い。ＢＳは搭載していない。
　このデッキの業務用が出来たとのことだが、納得できるつくりである。

　Ｓ−ＶＨＳ再生映像。見てのとおり、ひずんでいます。
　例のＩＣということで、さっそく修理開始。

　デッキの上フタをはずしたところ。なんとメカが見えず、基板が見えます。
　恐るべしＶ７０００。
　サブシャーシは銅めっきされている。すごいお金の掛け方である。



　上に乗っている基板をサブシャーシごと外すと、いつものような状態が見えます。
　左側の基板を取り外します。

　基板を止めているビスを総て外したあと、底にある２本を外す。

　なかなか外しにくいながら、ようやく外れた基板。例のＩＣみっけ。

　基板よりＨＩＣ取り外し中の図。こんな感じで私は修理しています。

　さて、おニューのコンデンサを奢ります。最もＶ７０００殿であればあたりまえですね。

　基板に取り付けます。

　この結果、基板を止めるビスを間違えて基板のパターンを切ってしまいました。
　取りあえず、パターンにジャンパを２本飛ばす羽目になりました。

　これで再生は可能となりました。再生映像は三菱機らしい、クッキリした映像です。
　しかし、ＮＥサーチ時にノイズが出る、ということでスリップリングを清掃しました。
　でも、依然ノイズが出る状態であり、これ以上は私にも手におえないので、メーカーに委ねる
ことにしました。残念。
　
