パイオニア チャンネルディバイダー SF-850型の修理
パイオニアの昔懐かしいデザインのチャンネルディバイダーです。DC漏れする、というものを修理依頼されました。 <一口メモ> チャンネルディバイダーとは? マルチアンプ駆動の際に必須になる、帯域でプリアンプ出力を分割するもの。カットオフ周波数を各帯域で可変分割でき、レベル調整もできるもの。 もともと数が売れる物ではないので中古市場でも貴重な部類かと。 本ディバイダーは、高、中、低の3つに分割が出来ます。最も一般的な構成です。 |
|
で、入力端子で電圧を測ってみます。 11Vてアンタ・・・。 ちなみに出力端子は電圧はほとんど出ていませんでした。 11Vも出ていると、プリアンプへのダメージが・・・。 |
|
Rchはもう一つ高くて12V。出過ぎです。 | |
この手の機器は回路が平易ですから、入力端子の先を追ってみますと、なにかがありました(笑)。 | |
4.7uF/35Vという耐圧でした。 ちょっと余裕がなさそうな気もしたので、手持ちの4.7uF/50VのMUSEにすることに。 |
|
取り外したコンデンサ。見た目はさほどでもないんですが、通電したときに手で触れると発熱が見られました。 | |
脚。こうして見ると(+д+)マズーに見えます。 | |
換装糸冬 了..._〆(゚▽゚*)です。 電圧測定しても、電圧は出なくなりました。 |
|
サンヨー製のコンデンサが多数載っていますが、とりあえずは見た目に問題ない上に数が多いので、今回はパスすることに。 | |
で、電源の方は、一番大きいのが少しフィルム下がりの様子。3個とも交換しておきます。 | |
中は左右対称回路のようで美しいです。 | |
リアパネル。 3つの帯域に分けるだけですのでシンプルです。 |
|

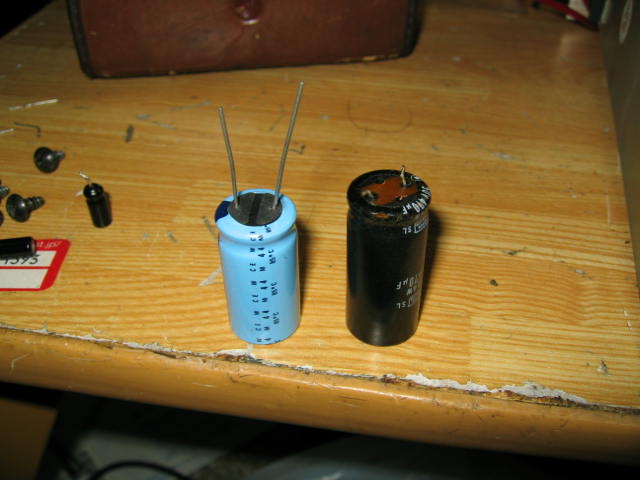

電源のコンデンサ。 実に微妙。まぁ交換しておくべきですね。 |
|
小さいのも交換。小さい方は本当に小さくなりました。 |
