三菱 HV−S95型の巻(成功したが、最後に失敗)
私が長年探していた、三菱中堅機の完成型とも言えるHV−S95。
上位機種にはHV−S100があった模様。
なんとか入手できて感激もひとしおです。

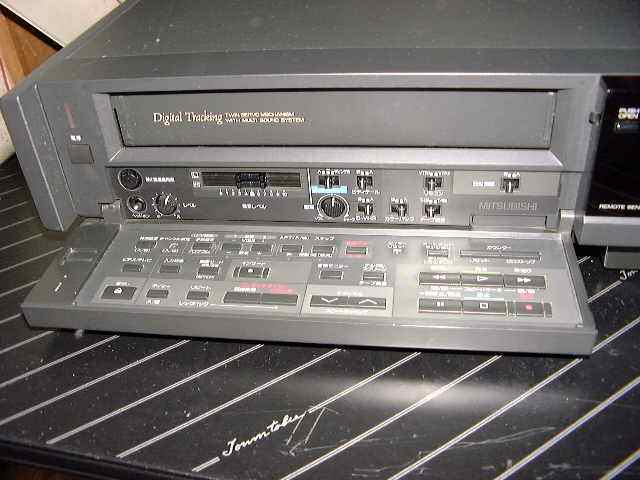

整然と並ぶスイッチ類。必要なものが整然と並んでいる。これが理想。
Vシリーズのようにゴチャゴチャしていない分すっきりしている。
デッキの右側。当時のデッキらしくジョグシャトルが備わる。
このデッキは某オークションで2万円強で、「完動」として入手したものですが、

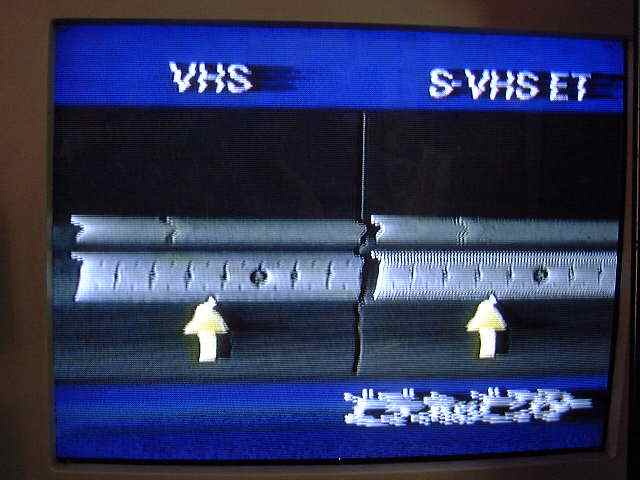

実は下のように壊れていました。Sテープの再生画像です。
上は再生映像です。あきらかに異常です。(下も)
連れが、これとまったく同じ状態のS95を修理に出しました。つい先日の話です。
その時の伝票を参考に同じ部品を手配しました。(笑)
この中の一番怪しい部品は「IC2A5」でしょう。
ほかは消耗品ばかりです。
CPプーリーは、あのキャプスタンモーターのシャフト部についている
プーリーですが、金属製のものに交換している模様。
消耗品キット内部にも含まれていますが、単品手配が可能なようです。
ほかの部品は、部品名の通りの部品ですね。
さて、さっそく部品を交換します。

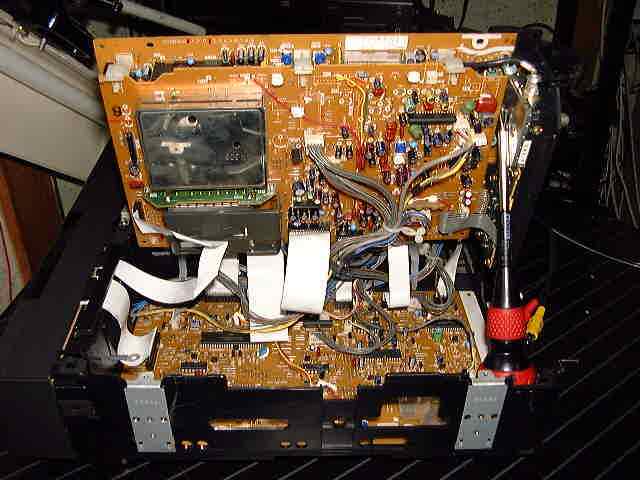

悪い部品はここについています。

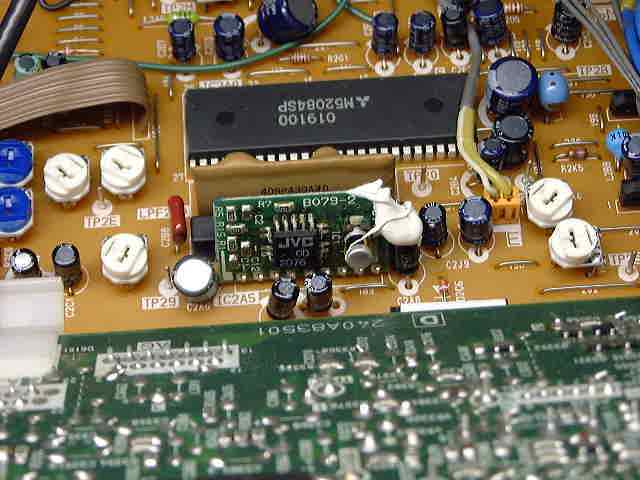

真ん中に見える、JVCの名前のあるICがついた小基板が「ハイブリッドIC」です。
基板の右手に、コンデンサがありますので、これの液漏れと考えられます。

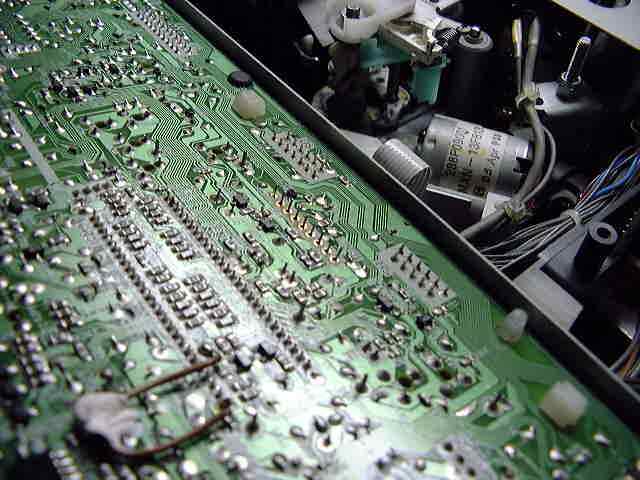

半田吸い取り線で半田を吸い取り、ICを外します。

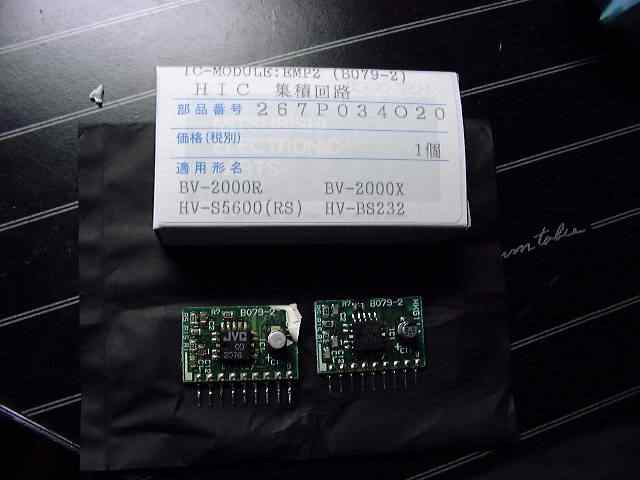

ICの図。箱に記載の機種には使用されているようです。
ほかにも使用されている機種は多数ありそうです。
ちなみに右が新品部品ですが、大差はなく改良はされていないようです。
このデッキといい、松下のデッキといい、ハイブリッドICはそもそもコンデンサの寿命が早いよう
で、今後も要注意と言えます。
ハイブリッドICについてですが、知人に聞いたところ「ハイブリッドICを専門で製作している業者
がある。そこから購入してメーカーが採用している。こうすると、メーカーは新たな回路設計をしな
くても済むからだ。」というような話を聞きました。割と確かな筋からの話です。
この部品の交換のみで、このデッキは直りました。
そして消耗品キットも買っておいたので、それも交換しました。
(それについては、過去何台も紹介しているので省略します)
ついでに各部分も掃除します。
パネルの裏。良く汚れる部分ですが、このデッキも汚れていました。
しかもフィルタを外す時にヒビが入ってしまいました。(Y_Y)
経年劣化で可塑剤が抜けていたようです。

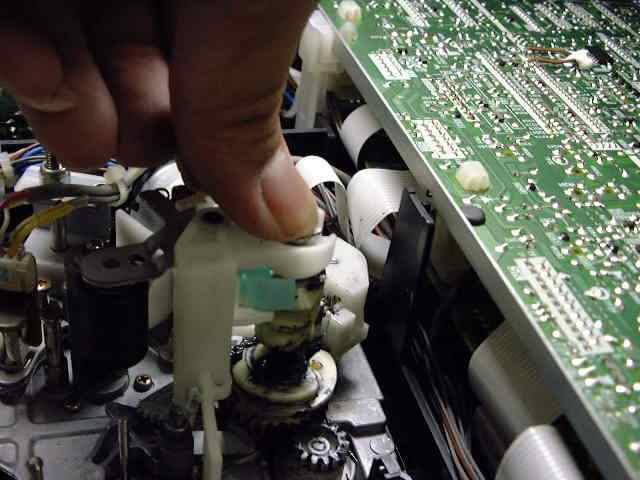

リングの外しかたですが、本来は専用工具を使用するべきですが、慣れれば上のようにマイナス
ドライバで、傷を付けずに抜けます。
同じくリングの填めかたですが、慣れると親指で押し込めば入ります。
掲示板で情報を頂いたのですが、上の写真では水色の色のコンデンサが弱点です。
本来はもう一回り小さいのです。今回、例によって液漏れしていたので、中古ですが交換
しました。
そして部品を交換後、組み立てたら電源が入らなくなりました。
何故だ!チェックしましたがケーブルの抜けとかはなく、謎。
ここまで来ると私の手には負えないので、メーカーに修理に出しました。
何故だ!あと一歩だったのに。悔しいっす。
結果が分かりましたらまた追加します。
