パイオニア スピーカー S−922型のドロンコーン修理
320mmもあるユニットです。 修理を依頼されてしまいました。 ドロンコーン故、磁気回路はついていません。 本当は箱毎お持ち帰りしたかったのですが。 重量35kgということと、どでかいフロア置きだったので泣く泣く止めまして、ユニットだけ引き取ってきました。(・∀・)イイ!! |
|
ひっくり返して見ましたが、見事に後ろがついていません。 | |

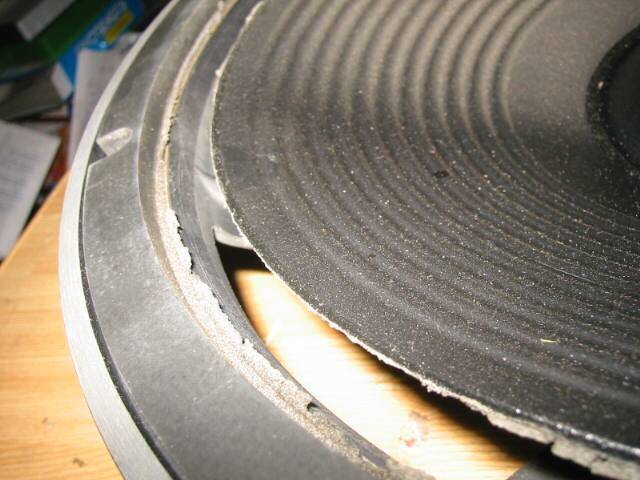

エッジは跡形もなく無くなっています。 | |
ガスケットは事前に合いマークをつけておきます。 | |
あとは頑張ってガスケットを剥がします。 引きちぎると(´・ω・`)ショボーンですので、丁寧に、大胆に剥がします。 |
|

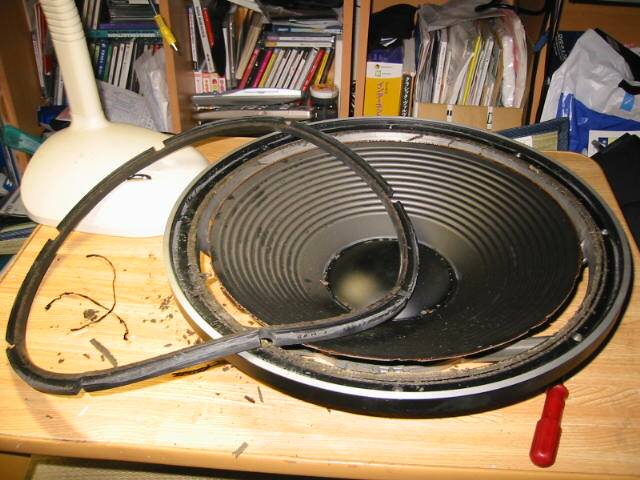

ガスケットを剥がしたところ。 | |
フレームに残った接着剤をシンナーで落とします。 | |

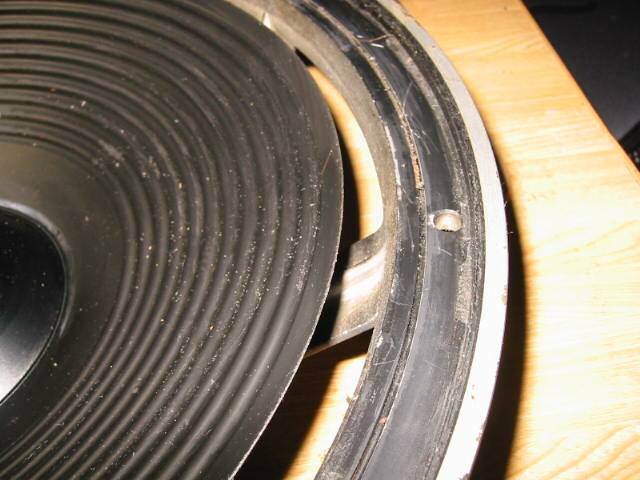

綺麗になったフレーム。 下地処理は重要です。 |
|
ゴムのガスケットが残っていますが、合いマークをつけてありますのでこれに合わせれば問題なく収まります。 | |
新品エッジを取り付けますが、今回はサイズがドンピシャではありません。 故に、初めてのカット接着に挑戦です。 |
|

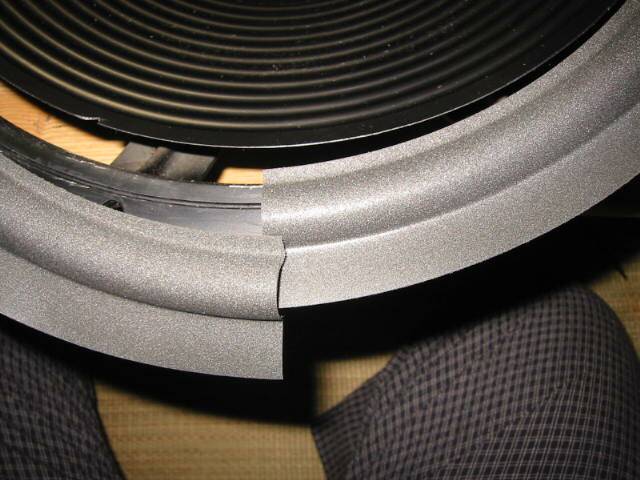

スピーカーにエッジをあてがって、1カ所完全に切り離してしまいます。 そして、エッジをコーンにきちんとあてて切断場所を確認してから、不要部分を切り落とします。 |
|
ボンドを塗ったところ。左上がエッジの切断部分。 この後、速やかにガスケットを乗せて、もう1つのユニットをあてがって重しにします。 |
|
途中の写真は撮っていませんでした。 これが実物のスピーカーの状態です。 微妙に変わっているのは、スコーカーが微妙にサイズが大きいことでしょう。 一番下が今回修理したドロンコーンになります。 音質はおもしろいもので、ドロンコーン特有のものでした。 でもしっかり低域も伸びていましたし、これはこれで(・∀・)イイ!!ものです。 |
