パイオニア　ＬＤプレーヤー　ＬＤ−Ｓ１型の修理（その２）

　このプレーヤーは一度処分したのですが、トレイクローズ時に異音がするということで戻ってきました。うちでは快調だったんですが、(+д+)ﾏｽﾞｰですので再度引き取って修理することに。
　ディスクのクランプメカをごっそり外します。かなり手間ですがやむを得ません。
　クランプメカの駆動部分。
　動作を見ていると、規定位置に達しているのにモーターがさらに駆動している感じ。
　う〜む・・・。
　クランプメカはこのようにASSYで外れます。
　なお、トレイは引き抜きますが、事前にストッパー２カ所を外しておいてください。

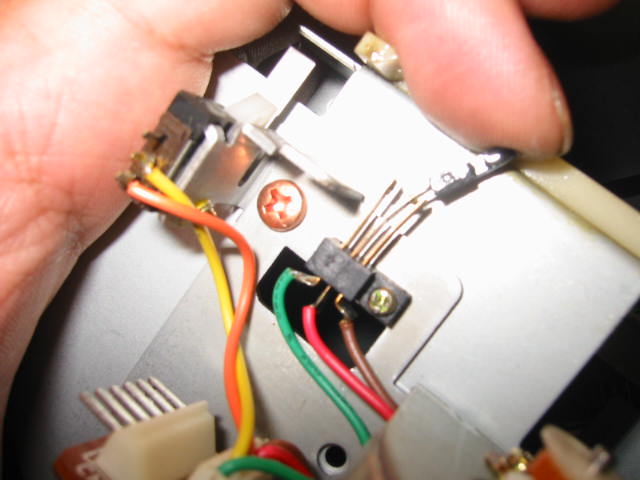

　一番疑わしいのはココ。
　左に見えるスイッチですが、これがトレイの規定位置（開、閉）を検出するものです。
　スイッチを手で動かして接点を見ると、真っ黒でした。
　これが原因ですね。

　「トレイ閉まる→規定位置に行く→スイッチ押される→接触不良でスイッチＯＮせず→規定位置に来ているのにモーター廻る→異音→異音の振動でスイッチＯＮ」

　の流れですね。
　原因がはっきりしたので良かったです。
　接点を研磨し、接点グリースを軽く塗布しておきます。
　テスト中の様子。
　画質が良いです。まるでDVDを見ているかのようです。

　何でもそうですが、フォーマットの仕様を使い切ったソースというのは凄いかと。
　トレイを開いたところ。
　プラスチッククリーナーで磨いたので、パネルはピカピカです。
　高級機のオーラが出ていますね。

　このプレーヤーは、新たなオーナーの元に戻りました。
