QUAD 33型 コントロールアンプの修理
ついにこんなモノまでが我が部屋にやってきました。 音楽を聴くための由緒正しき機械、という認識が私にはあります。 見た目のオシャレさは、国産品には真似が出来ないでしょう。 ジャンク購入ではなく、修理依頼品です。 |
|
コンパクトなボディに部品がぎっしり詰まっています。 | |
このボリュームへの配線。 職人芸ですね。 |
|
大きさは実に小さいものです。 | |
さて、故障箇所はここで、バランスつまみが動作しないというもの。 スライド型のつまみの先端にU字型の部品がついているわけですが、ボリュームのシャフトが固着しかかりで非常に重く、動作を繰り返すたびに疲労し折れたようです。 |
|

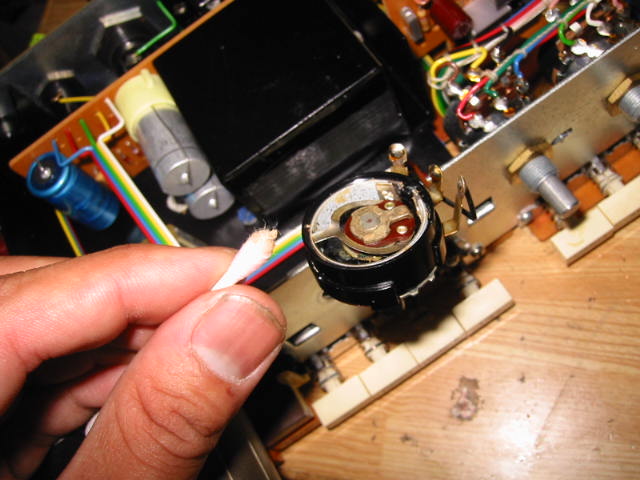

まずはボリュームの分解清掃をおこないます。 | |
シャフトの固着は、潤滑スプレーを微量、吹きつけます。 | |
ついで、接点部分はアルコールで清掃した後、接点グリスを塗布します。 | |
いい部品は写真のように分解出来るのです。 | |
U字金具をどうするか、ホームセンターで小一時間悩みました。 当初はアクリル板を削り出そうかと思っていましたが、めんどくさいので、他の方法ないかな、と思って売り場をうろついていたら、チェーンの切り売りをしているのを見かけました。 チェーンの細いモノなら丁度いいかも! と、チェーンを調べてみると、何種類かあり、調整次第ではうまく使えそうです。 |
|

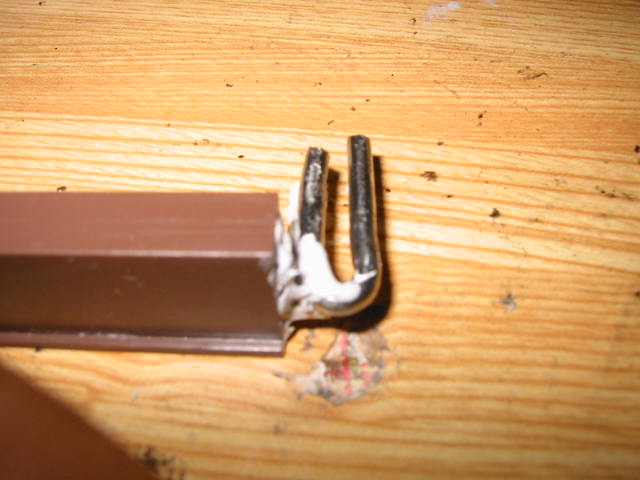

しかしチェーンは10cm単位で売って貰えるものの、必要なのは1リンク。 切り売りしている下を見ると、切った際に出たチェーンが落ちていました。 切ったカスはまさにそのまま使えます。 お店の人に断ってきて、頂いてきました。 あとは会社で、バイスに挟んでハンマーで矯正します。 その結果がこの写真です。 そして、接着剤(2液式エポキシ)で接着します。 部品代ゼロ、( ゚Д゚)ウマー |
|

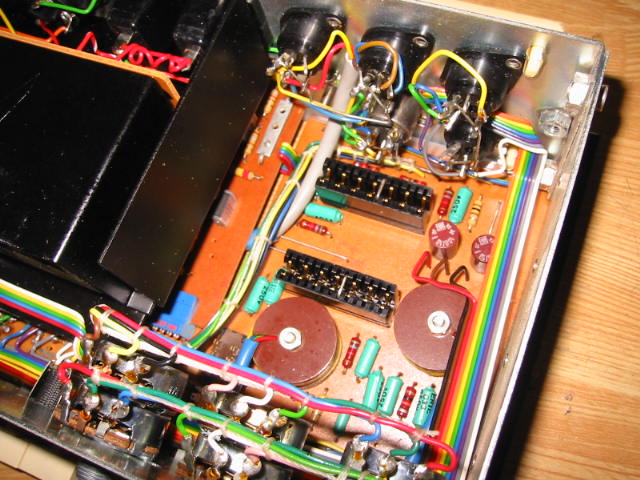

接着剤が固まる間、各部分をいろいろ見てみます。 全ての基板がプラグインなのが興味深いです。 |
|
プラグイン基板の様子。 | |
電源部。言うほど強靱でもありません。 | |
フォノアンプだと思われます。 | |
さて、30分ほど経過したので、組み立ててみます。 | |
問題なく使えます。我ながら面白い方法だと思いました(汗)。 | |
リアから取り出せる基板。 このプラグイン構造にする意味とは? (→イコライザ時定数を切り替えるもののようです) |
|
パネルを見てみます。 実にシンプルで、使いやすいものです。 |
|

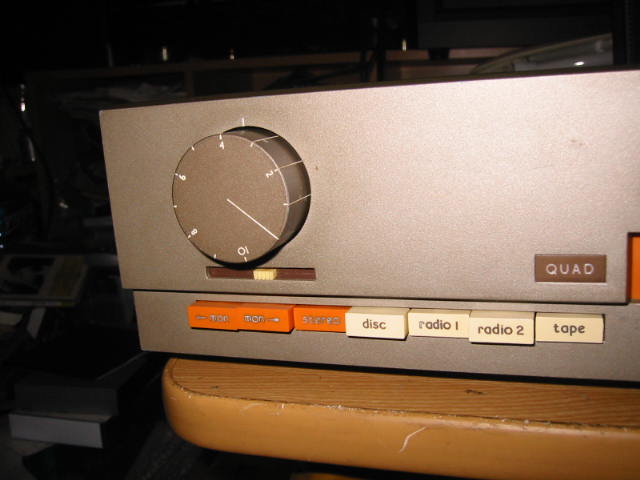

左のおおきなつまみはボリュームで、電源も兼ねています。 トランジスタラジオみたいに、回しきるとスイッチが切れます。 ボリュームの下が今回問題のバランスつまみです。 |
|
リアパネル。 国産とはいろいろと考え方が違いますね。 音質が、この入れ物から出る音とは思えないくらい綺麗です。 綺麗でしっとりしているのが特徴でしょうか。 コード類もお貸し頂いたので、しばらく聴いてみるつもりです。 |
