Crown パワーアンプ PS-400型のメンテナンス
Crownの名機、PS-400です。 1年越しの更新になります。 |
|
早速ご開帳。 業務用アンプと言うこともあり、ホコリまみれです。自然空冷モデルですが、冷却性能を向上させる為に、ふたは穴だらけです。 |
|
電源トランスとプロテクト回路の基板です。 | |
フロントパネル。 傷の少ないものはなかなか見かけません。業務用として手荒に扱われているものが多いですね。 |
|
プロテクト回路のメンテナンスを行います。主にキャパシタ交換です。 | |
基板を取り出します。 電解が多数あります。 |
|
こんな感じになっております。 交換交換。 |
|
基板裏側です。ここも半田クラックが良くあるので修正しておきます。 | |
特に発熱する部品は追い半田もした方が良いかと。 | |
追い半田完了です。 | |
出力モジュールの基板です。 ここにもキャパシタが2個あります。 |
|
メイン基板です。 この基板にも数個のキャパシタがありますが、特に音質に影響を及ぼすのは青色のNP22uFの電解コンデンサです。 |
|
どれもフィルム後退していて良くない感じです。躊躇無く交換します。 | |
基板裏に追い半田もしておきます。 | |
バラバラにしてメンテ中の様子。 | |
電源の電解コンデンサ。 これはあまり劣化しないようです。 見た目だけですけども。 |
|
パネルの中にはIOC&インジケーター回路があります。 | |
この基板も追い半田します。 | |

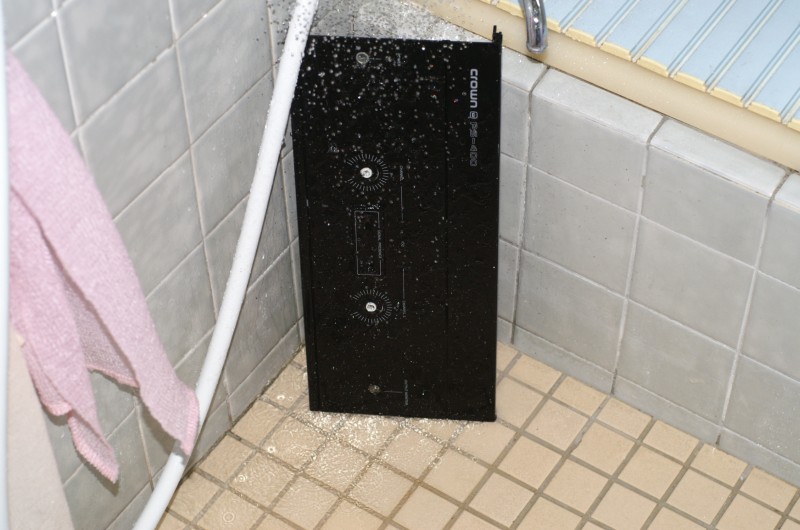

パネルは水洗いします。 | |
DC調整の様子。 確か+-10mV以内だったかと。 |
|
メンテが完了し組み立て中。 | |
メンテ後、ラック入れました。 ハンドルはPL-4から借用です。 PL-4は1年以上メンテナンス中です。 このPS-400は既に手放しましたが、現在PL-4、PS-400を1台づつ持っています。 PS-400は名機ですね。 ちなみに、PL-4と基本同じで、メーカーもサービスマニュアルは共通です。 でも音質は明確に違っていますね。 PS-400、入手出来ればお勧めです。 この機種以上のものになると、いろいろと覚悟が必要です・・・。 |
