修理を依頼されました。
状態は、スピーカー出力リレーが降りないというもの。
基板を取り出して解りました。
というのは、ヒューズが３本もあります。
左右２本はファイナル段Ｔｒの電源保護用。では真ん中は？
と言えば、それがスピーカー保護用になります。
７０年代前半はこういうやりかたが普通だったようです。
ちなみに、AU-9500もヒューズ保護でした。
AU-9900はプロテクト回路が組んでありました。
優秀ですねェ。
むろん、調整後の数値ですが、元々そんなには狂ってなかったようです。
しかし、リレーは降りません。何故？
どうやら、コンデンサの放電による時定数を利用した遅延回路のようです。
別に電圧だの電流だのはチェックしていない様子です。
この基板の目的は、電源投入時のショックをなくすためのものでしょう。
下にせわしなく入っているコネクタは、左４本がスピーカー回路、右の３つが電源他。
白が電源（ＤＣ４５Ｖ）、灰色が電源ＯＮ検出（この先、電源スイッチの補助スイッチを経由しアースへ）、黒が電源マイナスです。
回路を見ると、どうやら基板上のＴｒの動作はスイッチングですが、コンデンサの放電が終わった頃にリレーをＯＮさせるというもののようです。
リレーを叩くとリレーが降りるのですが、定格２４Ｖのコイル電圧に対し、修理前に電圧を測ると実測１０Ｖ前後でした。これではリレーの可動接点を引き寄せる力が出ないのでしょう。
基板には電源の４５Ｖが掛かっており、電源はＴｒを通じてリレーに供給されます。
となると、電圧降下を起こす部品はＴｒだけになります。
交換すべし、ですなぁ。
回路電圧から、余裕を考えて手持ちの２ＳＣ２８０８と交換しました。
((( ；ﾟДﾟ)))ｶﾞｸｶﾞｸﾌﾞﾙﾌﾞﾙ
よく見ると、脚の入っているところから先に亀裂があります。
左のＴｒは比較の為に置いた2SC2808新品。
当然リレーもかちんと適度なタイミングでＯＮになります。ｷﾀ━━━━(ﾟ∀ﾟ)━━━━!!

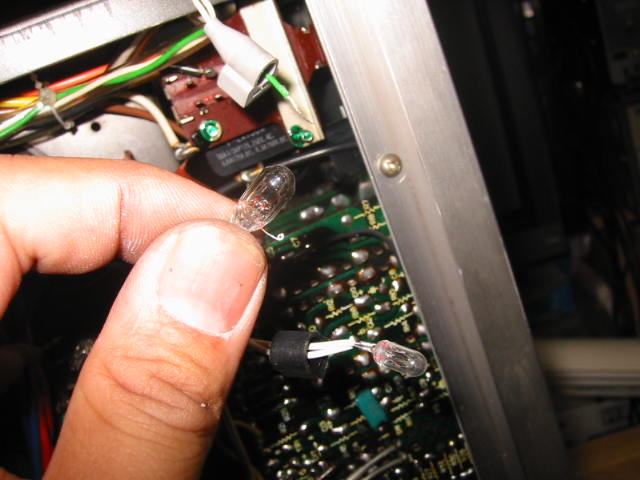

脚をハンダ付けし、熱収縮チューブで保護します。

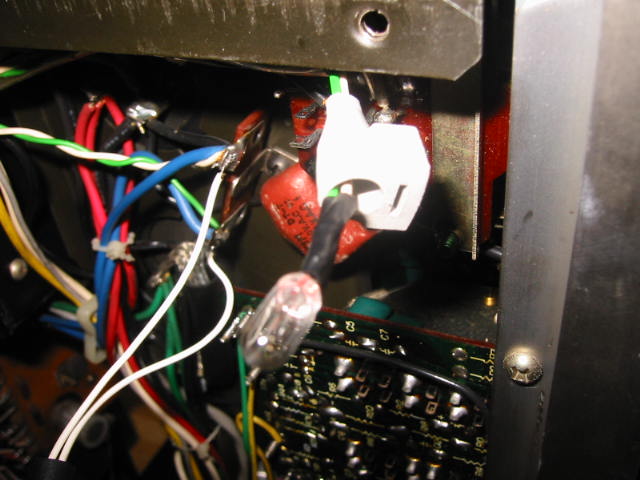

それを裏付けるように、Ｔｒの脚は真っ黒です。
依頼主からは、コストを押さえるよう依頼があったので、今回は交換しません。
かくして、本アンプは無事に納品されました（笑）。
