ラックスマン プリメインアンプ L-80V型の修理
ラックスマンの中堅プリメインアンプです。 フォノのRchが音出ずというものを保護。 一応自分で買いました。4000円也。 仕様(メーカーHPより) 定価\84,500 Jun-1975発売 450x160x300 10.1kg 歪率:0.05% 出力:50W×2(8Ω) |
|
早速音を出してみます。 初段Trかスイッチの接触不良だったら楽勝だぜ!とか考えつつ中を開けていきます。 |
|
初段はオペアンプでさらっと作ってあります。これは手持ちがないので買ってくるしか。 ちなみに、故障の判断は回路を遡るしかありません。1枚の基板にフォノイコライザー、プリ、パワーの各アンプが取り付けられており、回路途中に入るスイッチやボリュームの為に端子出ししてあり、比較的回路は追いやすいです。 |
|
型式を調べるとPC4558とあります。 ネット検索するとNECの相当品がまだいまでも手に入るようです。 まぁ、費用もそんなに掛けられないので、99円ショップに行った序でにマルツ電波で東芝の互換品、TA75458を買ってきました。99円だったかな。(爆) 一応ソケットを取り付けて、音質比較などが出来るようにしておきます。 |
|
ソケットを取り付けた様子。 | |

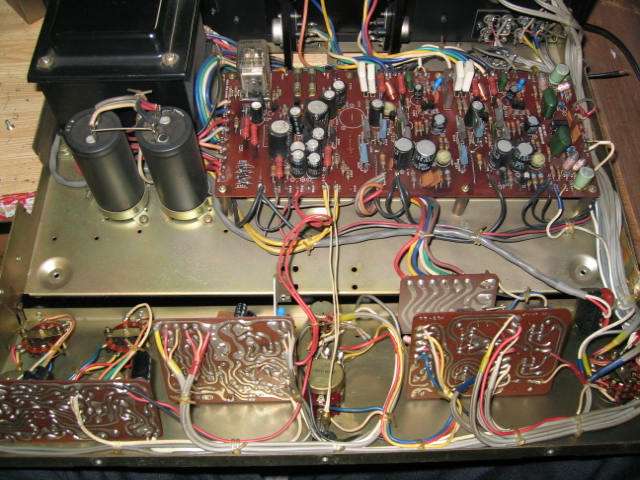

メイン基板の様子。お値段相応でしょう。 コンデンサに(ry)なのものがありますが、それはとりあえず今回スルーします。 |
|
電源部。比較的小型です。 | |

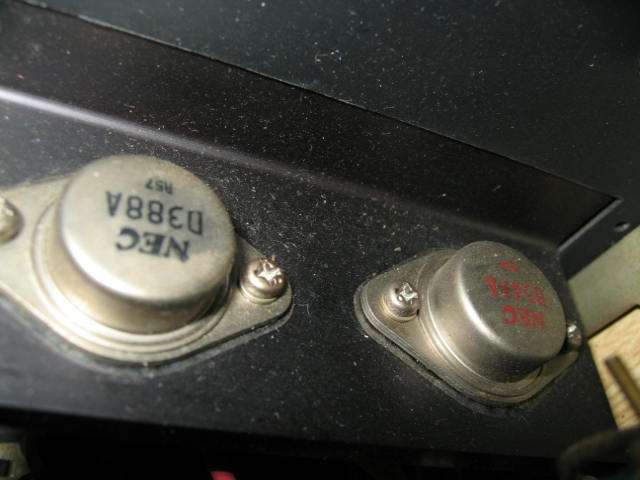

終段Tr。過去の修理で交換されているようです。ちなみに多分これは交換した側。 | |
こちらがオリジナル側だと思われます。 左右で違うがな _| ̄|○ |
|
スピーカースイッチのガリが酷かったので、パネルを起こしてメンテします。 | |
分解は出来ませんので接点復活剤を少量使用します。 | |
メンテ中にパイロットランプも切れてしまったので、手持ちの互換品と交換します。 リード線が短かったので空中でつなぎ、テープで絶縁しておきます。 |
|

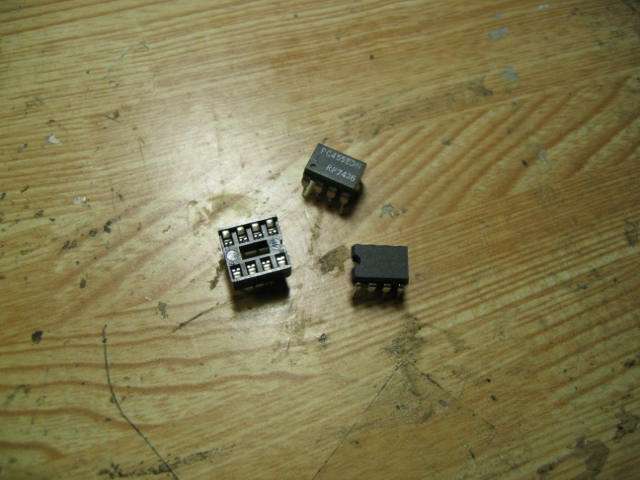

今回の交換部品。 | |
過去にメンテの手が入っている証拠。1988年頃と推測されます。 | |
修理完了しご機嫌の様子。 この内容でこのお値段は、多分お買い得じゃないかと思います。 低域もグイグイ来ますし、過不足はありません。音楽を気持ちよく聴けるアンプだと思います。 |
