ラックスマン L−606 プリメインアンプの修理
だいぶ古めかしいデザインのプリメインアンプ。 片chノイズが出るということで、格安で保護。 クラス的には1974年での69800円だそうです。微妙。 |
|
さっそくメインアンプ基板を調べてみます。 メインアンプも、価格に比べてなかなかの部品点数です。 |
|

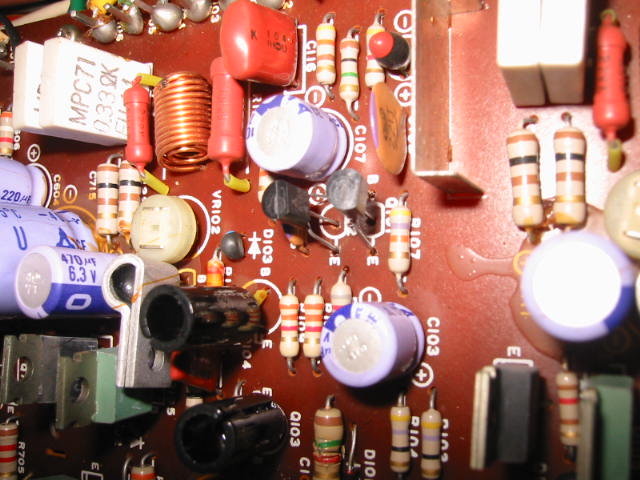

怪しげなトランジスタを見つけました。 写真中央のTO−92型のそれですが、脚が他の物に比べて汚れています。 |
|
取り外してみたところ。 交換予定のものとの比較でも差は歴然です。 |
|
手持ちのTrと交換しました。外観、脚とも接続が一緒ですので違和感はありません。 なお、取り外す前に入力を回路レベルで切ってしまい、ノイズ源を確認しました。 上のP101端子が外されているのは、そういう確認を行った為です。 |
|
トランジスタは手持ちがあった新品の2SA564。古いですな(笑)。 | |
通電してみたところ。 上のパネルはブロックダイアグラムが書かれており、スイッチの位置で矢印が変わります。 音質にはまったく関係ないのが悲しいところ。 |
|
電源部分。この値段にしてはなかなかのものです。 | |
パネル面。必要十分でしょう。値段に比べれば十分過ぎるかと。 | |
通信機器のようなメインボリュームのデザインが面白いです。 | |
リアパネル。 実にあっさりしています。普及価格帯の品物ですからこんなものでしょうか。 ノイズも無くなり、無事に修理完了です。 |
