JBL L40 モニタースピーカーのツイーターへこみ修理
片chだけエッジ張り替えを終えたL40。 音質はなかなかのものでした。あと1日かけて、もう1本も貼り替えました。 接着剤は乾くと透明になるので目立ちません。 今回修理した側のツイーターは、外傷によるへこみがありました。 これも直さねばなりません。 音質に極端に影響はしないですが、オーディオは半分は見て楽しむモノ。 へこみは精神衛生上良くないです。 |
|
取りあえずツイーターユニットを箱より外します。 取り外しには、インチねじ用の6角レンチが要ります。 で、荒っぽく掃除機で吸い出してみたところ、何と振動板だけがちぎれてしまいました。 最悪・・・とか思いきや、どうも怪我の功名ながら修理できそうな感じ。 |
|

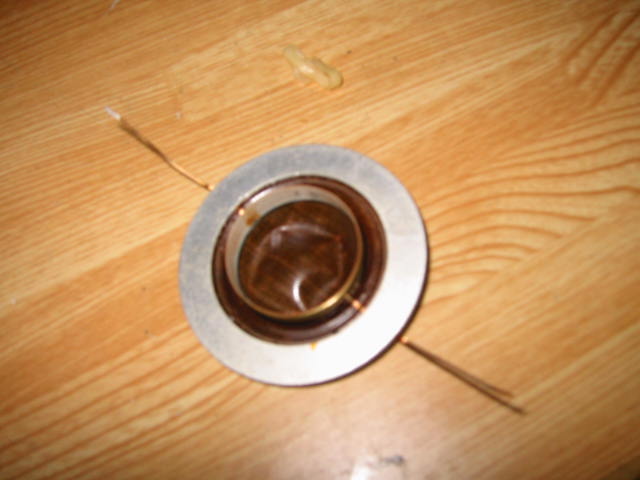

振動板を裏返します。 ・・・手が入るじゃないですか。へこみは直りますね。えがったえがった。 問題はコイル巻き線が切れてないかどうかですが・・・。 |
|
さくっと修正します。 右に見えるのはコイルへのリード線のハンダ付けスタンバイのはんだごて。 幸いに、劣化したハンダ取り付け部から剥がれた為に、大事は至りませんでした。 |
|
このようになっています。 このユニット、後々のメンテナンスも考えた、良い作りになっています。 |
|

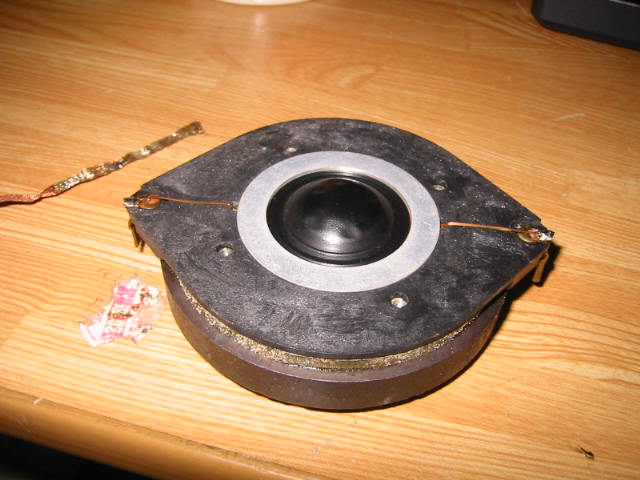

なんとか補修を終えたユニット。 ちなみにこのリード線には極性があります。 方向が違ってもはまりますし、ハンダ接続も出来ます。 しかし逆相になってしまいます。 箱からの線は、間違えないようコネクタ形状が考えてあります。 今回は半ば引きちぎった形で、位相チェックが出来ませんでした。 ちぎれた線の跡を調べてハンダ付けしました。 |
|
端子に接続して音出し。完全にツイーターの音は出ません。 焦って調べてみます。すると端子台を揺らすと音が出るようになりました。 しかし不安定です。 原因は端子台のはとめで、30年も経つと、端子台のはとめも緩みます。 今回ははとめが緩んで接触不良になっていたので、端子台へ直接ジャンパをしました。 |
|
無事に直ったユニット。 素人修理にしては旨くできた方じゃないでしょうか。 |
|
ユニット近影。 ツイーターは多少凹凸がありますが、これは修正できません。 ウーハーの方は多少接着剤が見えますが、まぁ初めてにしてはまぁまぁじゃないかと。 外観はあまり良くないですが、磨けば綺麗になるでしょう。 |
