ラックスマン L−308 プリメインアンプ 修理編
取りあえずフォノ以外問題はないですが、精神衛生上良くないし、安い金額で修理が出来てしまうので、早速修理に掛かります。 | |
準備したのはこんなところ。 左端から2SA1015(2SA460代用)2本、、2SC1345が4本。 その他電解コンデンサ類。 |
|
部品交換中の様子。この状態では片chのみ終了しています。 手前のLchが終わっています。 ちなみに、電解コンデンサは同容量ですが、時代の流れを感じます。
|
|
交換が終わったところ。
予算に余裕があれば、オーディオ用高級電解コンデンサがいいかも知れません。 |
|
動作は特に問題なく、フォノのノイズも消えました。 やはりトランジスタが原因だったようです。 動作確認中に、出力のDC漏れを測定してみました。 Lchは1桁mVと支障ありませんが、Rchは30mVと少し気持ち悪いので調整します。 この写真では、画面の手前に映っている半固定VRがDC調整用です。 反対側にも半固定抵抗が見えますが、これはバイアス用でしょう。 調整後、1桁mVと良好になりました。 まぁ、本来であれば半固定VRも交換した方が良いでしょう。 |
|
内部をリアから見たところ。 流石に値段だけの内容というところでしょうか。 |
|
リアパネル。 フォノ2系統は、当時の定価を反映させているのかも。インピーダンス切り替えもあります。 古いアンプの証拠として、テープデッキ1にDINコネクタがありますね。 このDINコネクタは、刺しこむだけで再生、録音が配線されて便利なのですが、いかんせん配線が再生、録音で共用になっている上、信号レベルが低くノイズにも不利なことから徐々に廃れました。1980年代には無くなったようです。 |
|
スピーカー端子は昔らしく小型です。 なお、ヒューズホルダーは3つあり、うち2つは出力保護用です。 電源コードは付属しませんでしたので、危険なコードを製作し動作確認しました。 ちなみにこのアンプ、底にある電圧切り替えスイッチで海外でも使用できます。 |
|

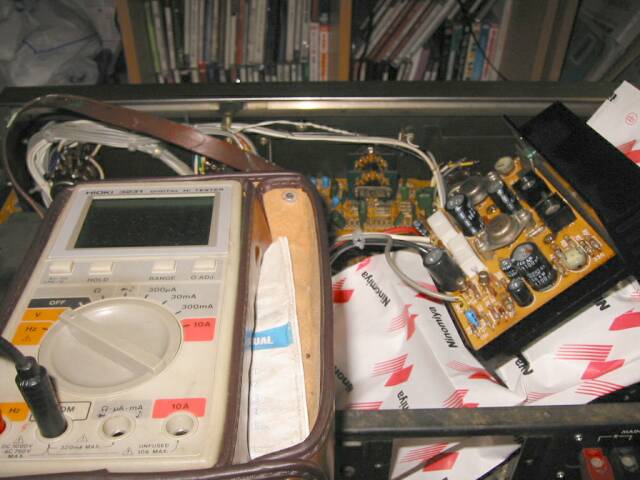

DC漏れをチェックしつつ動作確認をしているところ。 外観に比べて、なかなかパワーがあっていいアンプです。とても30年前の品物とは思えません。 |
|

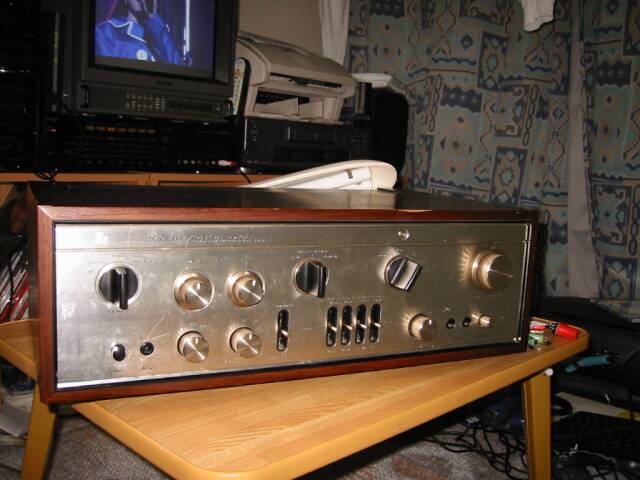

ウッドキャビネットを取り付けたところ。 外観はなかなかにレトロです。 しかし、こうやって古いアンプを直していると、アンプの進化は年を経ても大きくはない、と思いますね。 |
