JBL スピーカー J316Proのエッジ貼り替え
JBLのわりと小型のモニタースピーカーのエッジ破れ品の修理を依頼されました。 見た目になかなか良い感じでしたので喜んで引き受けました。 |
|
修理前のエッジの状態。触れるだけで破損してしまいます。ウレタンが劣化している状態です。 | |
従来修理してきたものよりはエッジはしっかりしていますが、なんにせよダメですので貼り替えます。 まずは古いエッジを大まかに取り去ります。 |
|

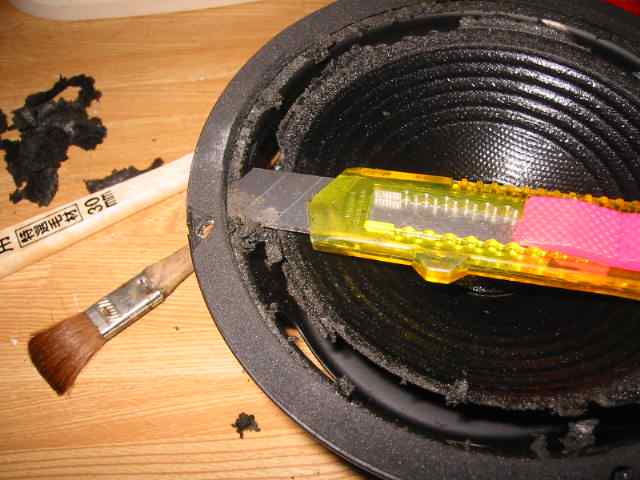

ガスケットもウレタンのようですが、こっちは健康のようです。ちぎらないように丁寧にカッターナイフでユニットより切り離します。後ほど使用しますので、くれぐれも丁寧に。 | |

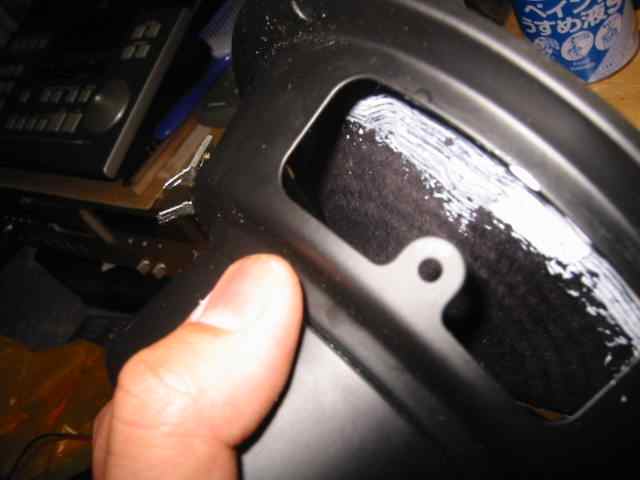

多少、エッジが付着していますが、これはシンナーを塗布しておき、後に軽く削ります。 シンナーを塗布することで、エッジの接着剤が緩み、剥がしやすくなります。 |
|

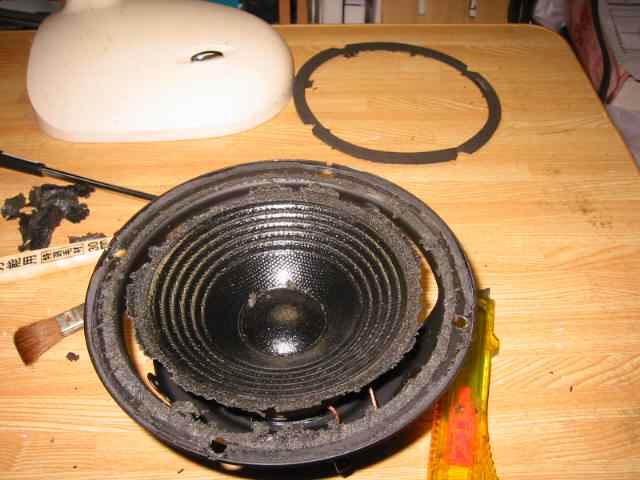

ガスケットを外したユニット。シンナーを塗布し、接着剤を緩めます。 | |
エッジを取り去り、フレームを清掃したところ。貼り替え準備が出来ました。 | |
このユニットは、コーン紙側のエッジが外貼りだったので、どうしようかと考えました。 実は外貼りはやったことがなかったので・・・。 |
|
貼る前にエッジを載せて、音質や動きを見て、貼り方を検討します。 当然、内貼りの方が作業性がよいですし、芯が出しやすいです。また、接着剤が隠れるので仕上がりも綺麗です。 |
|
内貼りで決定したので、接着作業にかかります。 | |

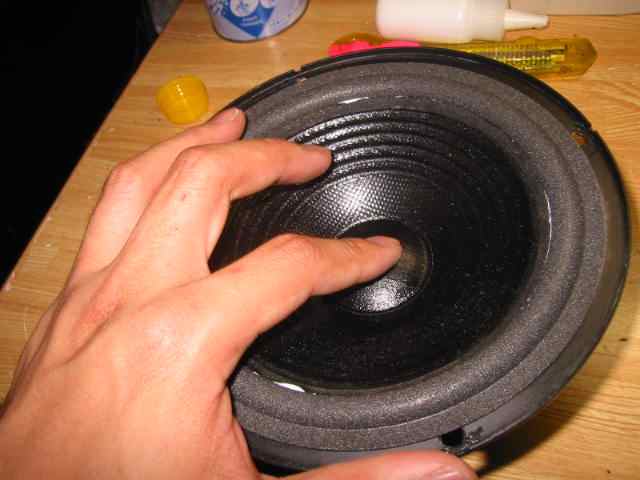

難点は、ガスケットがついていながら、本来の役目としては機能せず、飾りになってしまうということで、この部分の接着剤のはみ出しは出来るだけ避けねばなりません。 接着剤が乾くまでに、芯を調整しているところです。 |
|
芯も出て、今度はガスケットも接着します。これは外れると汚いので、接着剤をたっぷりと使います。 ガスケット接着後、1日ほど平らな面に寝かせて接着乾燥させます。 |
|
完成したスピーカー。音はいいですねェ。JBLらしいです。低域が豊かですねェ。 |
