アキュフェーズ プリメインアンプ E-303型の修理(その2)
ヒューズが飛ぶ原因を調べていくと、ここに辿り着きました。 電解コンデンサが完全にショートしています。珍しい事例です。 平滑回路のものなので、通電した瞬間にヒューズが飛ぶのも納得。 |
|
ショートしているのは電源用の3300uF/16Vです。 見た目にも異常はないんですが。 |
|

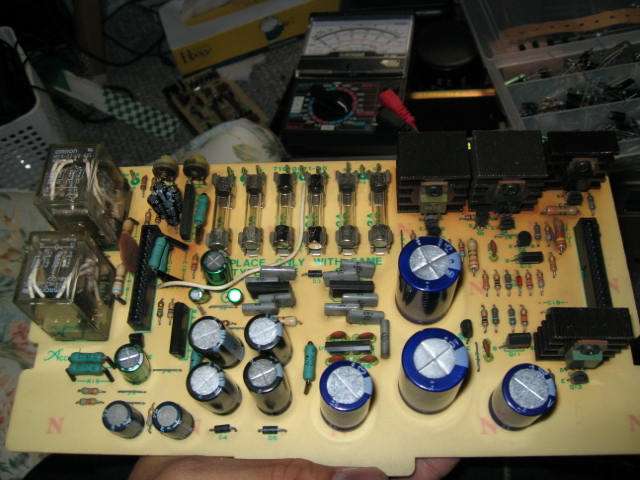

電解コンデンサは一通り交換した電源基板。 | |

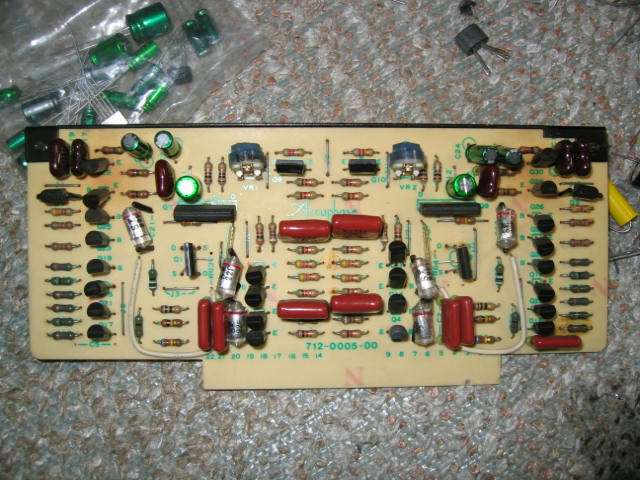

こちらはフラットアンプ。 | |

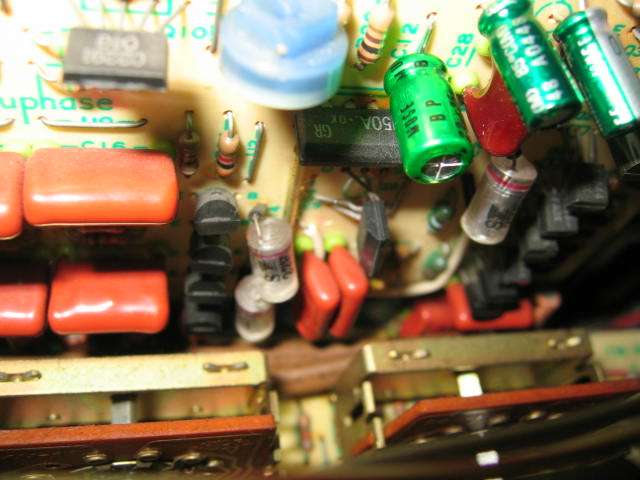

こちらはフォノアンプ。 さすがだ、アキュらしいなぁ、凝ってるなぁ(爆)。 こっちは今のところ未着手です。 |
|

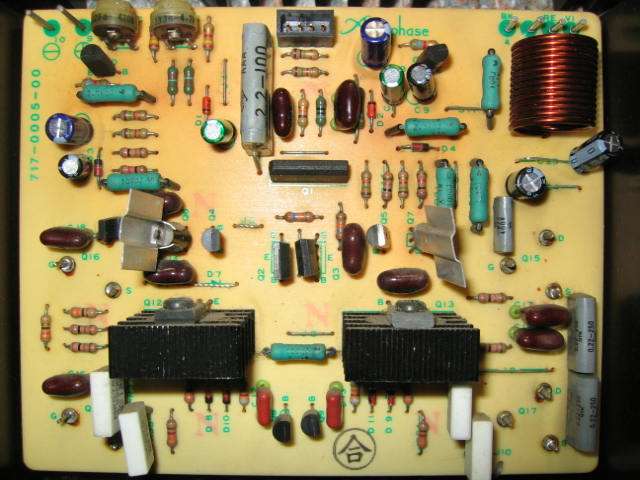

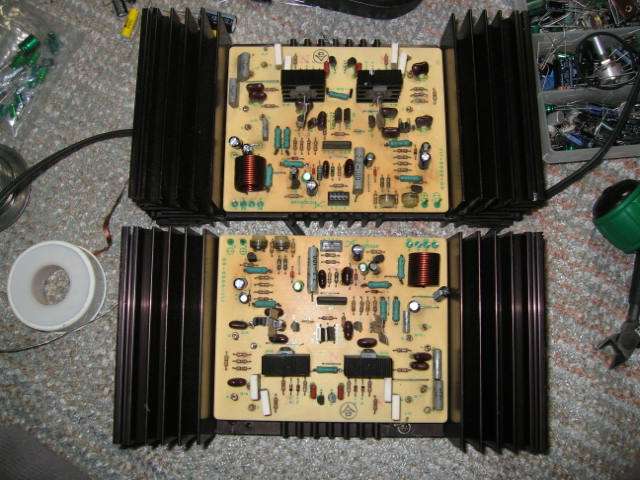

パワーアンプ部分。 こちらも電解コンデンサを全数交換してしまいます。 |
|
数はそんなに多くありません。 | |

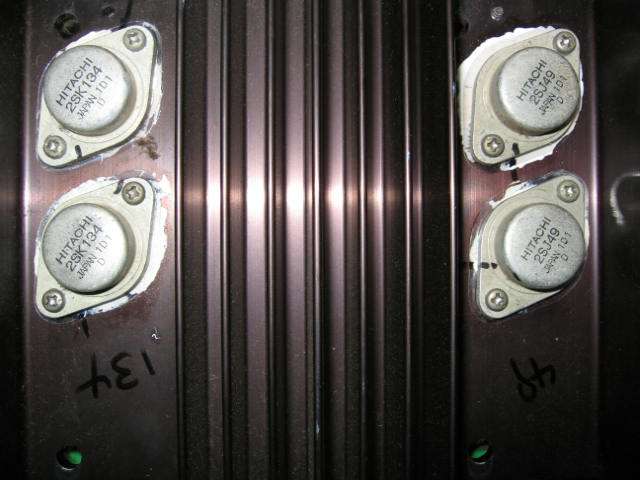

終段FET。 シリコングリスを塗ります。 2SJ49と2SK134のペアです。 |
|

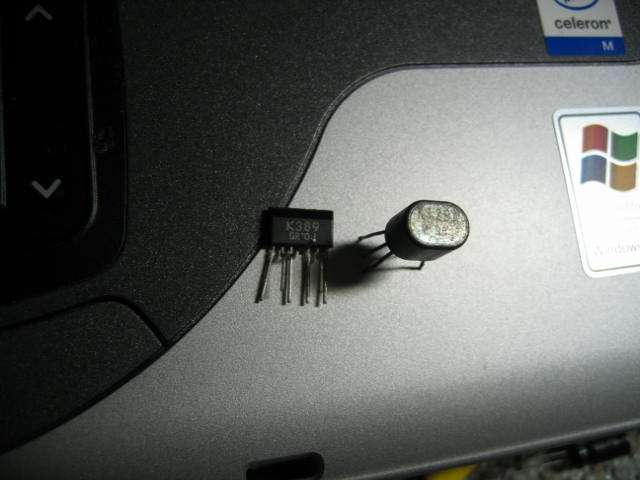

フラットアンプのデュアルFETの雑音が再度出始めましたので、代替品を探すべく掲示板で尋ねてみると、2SK389になるようです。 けんと様、有難うございました。 |
|
脚の造作にだいぶ無理がありますが、取り付けて見た図です。 | |
交換終了の図です。 | |
パネルの電球も切れていたので、似たような電球と交換してみます。 | |

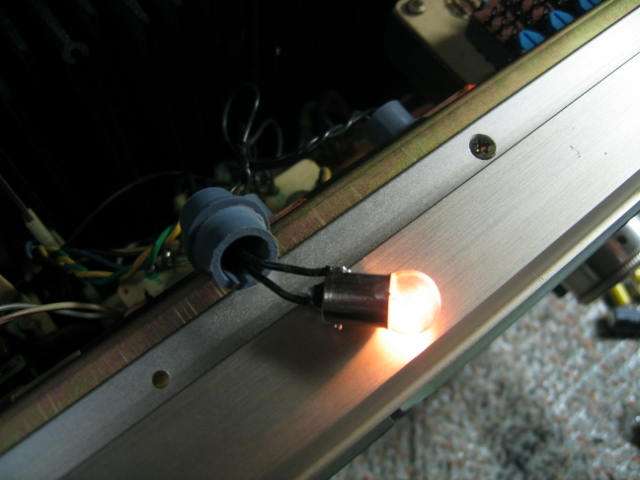

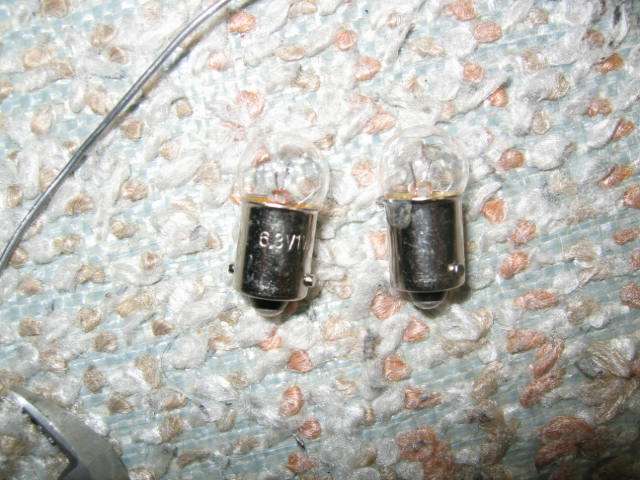

交換する電球。6.3Vです。 | |
同時期に入手したLHH500と並べて再生中の様子。 音質は、明るくカラッとした音で気持ち良いものでした。 |
|
基板の様子。 脚をひねる時にショートしないよう注意が必要です。 |
|
電源/メーター/プロテクト基板の様子。 ヒューズも差し替えました。 |
|
2.2uF100V、交換した方が良いかなぁ?買ってはありますが・・・(汗) DC調整とバイアス用ボリュームが見えます。 手前の(+)(−)は多分バイアス調整用でしょう。 |
|

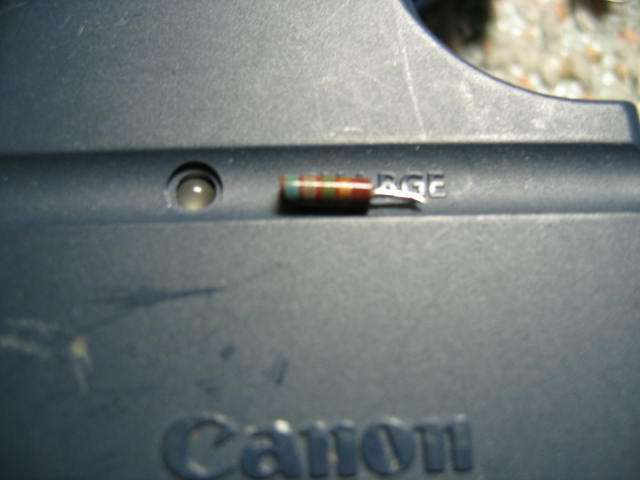

メーター回路のコンデンサ交換中に抵抗を1本割ってしまいました。(汗) 6.8MΩでした。 なかなか売ってないんですよ、この抵抗値になると。 |
|

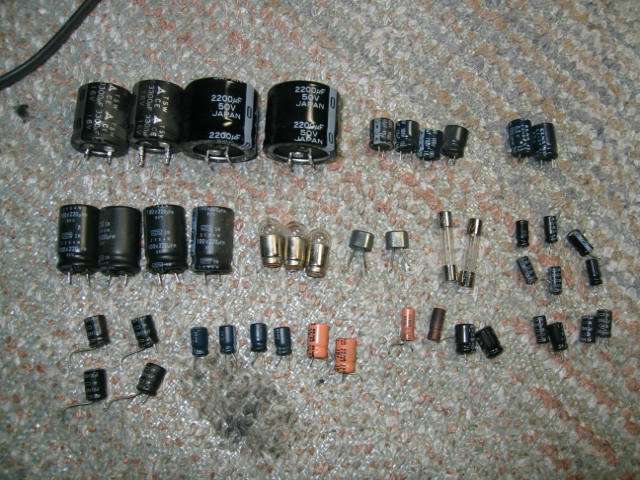

今回交換した部品類。 (続きます) |
