パナソニック 三管プロジェクター TH−B1010型の紹介
掲示板で、さる方にそそのかされて、こんなものをうっかりと購入してしまいました。
お値段3万円也。天吊り金具とリモコンが付属しておりました。 現実的に、液晶プロジェクターの画質を見ていると画素が目についてしまうのと、黒レベルがつぶれてしまうのが非常に気になりました。 昔から「腐っても三管」というコトバがあるのですが、それを身をもって経験してみます。 |
|

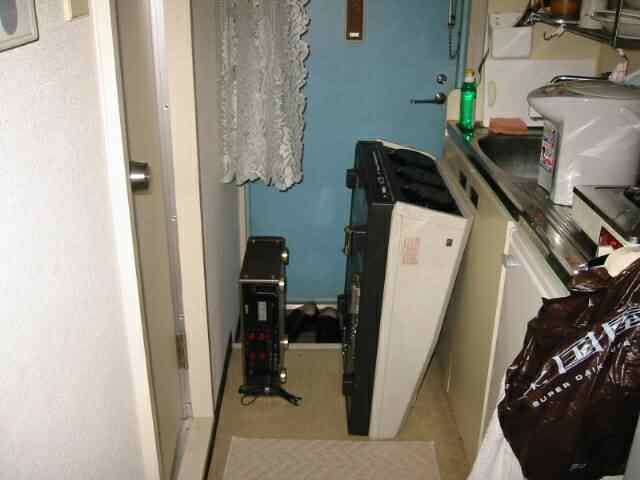

ってなわけで、我がワンルームにやってきた三管プロジェクター。
絶対間違ってます。 「何がですか?」 あなた、プロジェクターの後ろ、流し台だって・・・。
既にこの時点でカオスのにほひが漂っております。 しかしこうしてみると小さいね・・・本当はすごく大きさを感じるんですよ。 |
|
修理用/ごはん食い用ちゃぶ台(¥1,980)に乗せて、仮で投射するの図。 おそらく史上最強にショボいプロジェクターある部屋の映像だと思います。 キタネェ部屋です。 電子レンジとコンビニ袋とミカン箱がいい味を出しております。 ちなみにこのサイズでも重量50kgです。 |
|
カバーを外したところです。信号系の基板が見えます。 | |

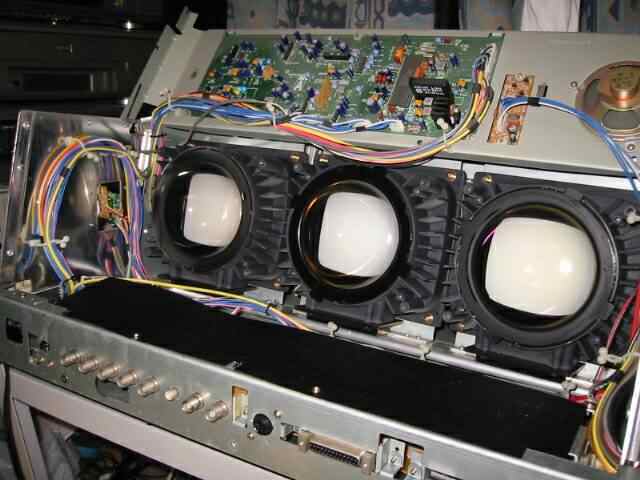

早速内部をご開帳です。 三管というだけあって、3つ管が並んでるよ・・・(爆 基本的に業務用だけあって、作りはしっかりしています。 |
|

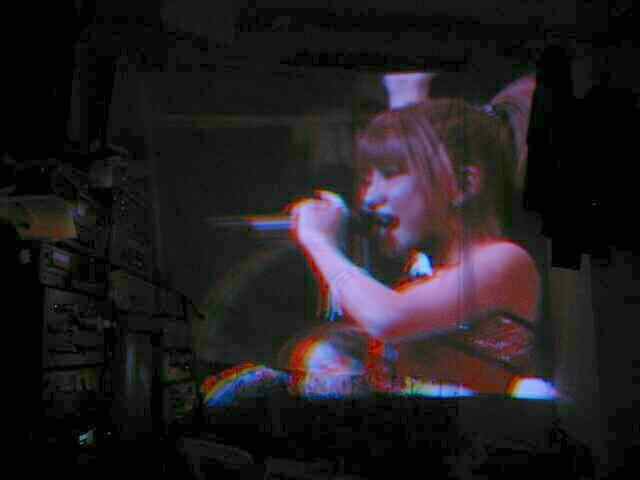

このプロジェクターは天吊り設定(型番がB1010C)である為、床置きで見ると天地が逆になります。これを床置きにして、コンバージェンスずれまくりな仮調整で出した絵がコレです。 実はスクリーンがまだ無くて、代わりとして布団のシーツを代用。 しかし大きさの迫力が伝わります。 左に見える機材類と比較してください。 画面のまりっぺの画像は実寸で1.5mくらいある筈です。 画像がフェードアウトしたときが「ああ、三管なんだな」と思う瞬間です。 この瞬間の為に三管導入決定、な人も居られるようです。 液晶に比べて画素が見えない分、走査線が目立ちます。 画質そのものは液晶にくらべるまでもなく激しくイイです。 |
|

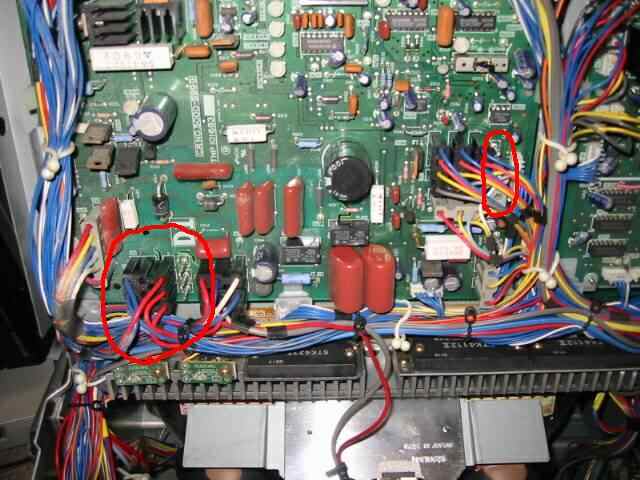

さて、天吊り→床置きへの設定を書いてみます。 TH−B1010/B710/110VW/80VWなどに共通のようです。 厚樹さん、情報ありがとうございます。 蓋を開けて目の前に見える2枚の基板はサブシャーシに固定されています。 左の赤丸で囲った中のコネクタが問題のコネクタです。 |
|

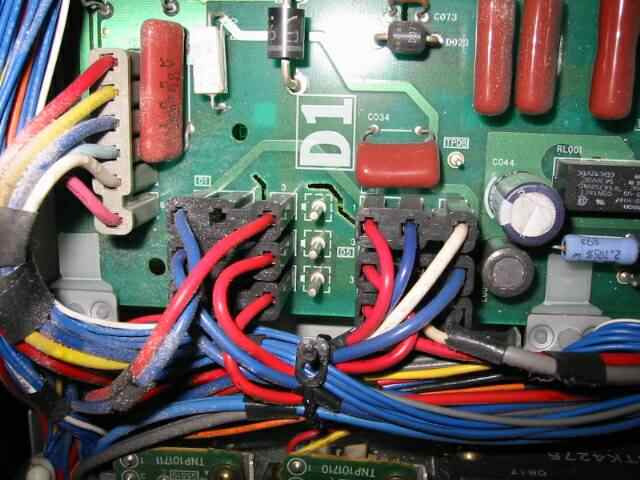

上の写真の左側コネクタ部分の拡大。 コネクタに空きが3本あり、シルク印刷が破線で書かれていますが、これを左にあるコネクタと3本とも差し替えます。 |
|
2枚上の写真の右側コネクタ部分の拡大。 コネクタに空きが1本あり、シルク印刷が破線で書かれていますが、これを下にあるコネクタと差し替えます。 |
|
床置きへの差し替えが終わったところ。 | |
三管プロジェクターは管の状態が最も気になります。
程度を確認するためにレンズを外して内部を確認してみることに。 開け序でに掃除もしておくと良いでしょう。 左から、B、G、Rの順。 |
|
外したところ。ブラウン管はひだの見える部分で、ひだは放熱のために管と一体化しています。 | |
この手の三管プロジェクターでは、Bの管が比較的逝きやすいようで、私のものも左のように僅かに焼けていました。言われないと気づかないレベルですが・・・。 程度は良い方でしょう。 このプロジェクターは通電時間を知る方法が現状無いので・・・。 |
|

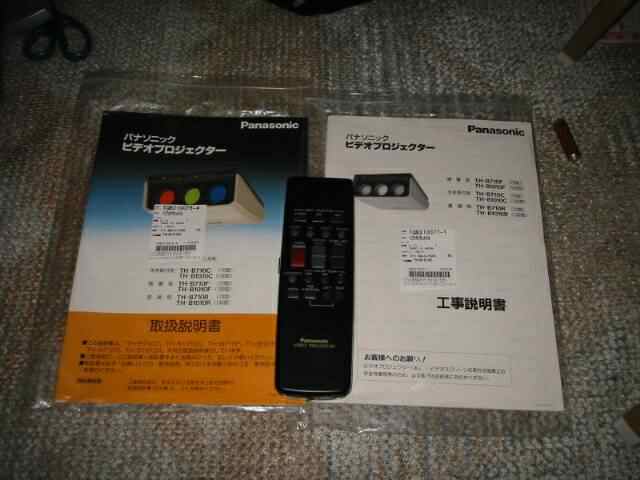

さて、必要ということで取り寄せた取説。 取り扱いと工事用でそれぞれ分かれています。 1冊1000円。これがなければ設置、調整は無理です。 |
|

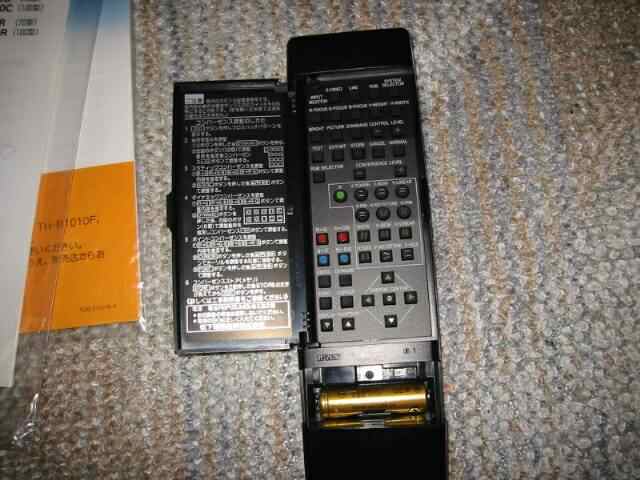

リモコンの裏側。 プロジェクター調整用のもので日常は使いません。 これがないと調整が出来ないので実質は使えません。 まだ在庫はあるようです。 しかも調整を崩すと大変なことになる為、蓋がしてある上に裏側モードが簡単に使えないよう、スライドスイッチまでついています。 |
|

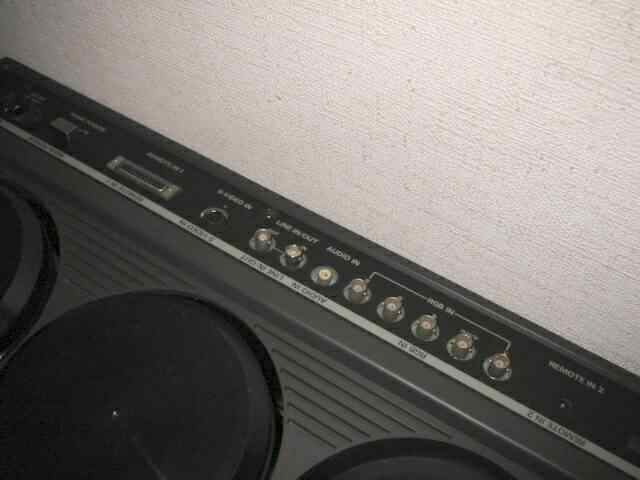

入力信号のコネクタなど。 NTSCはS−ビデオとコンポジットで、ハイビジョン(アナログ)はRGBで受けます。 実際に、ゆくゆくはハイビジョン視聴も視野に入れています。 右のジャックは赤外線リモコンの拡張受光部ユニット接続用。 左から電源スイッチ、外部コントロール端子、S−ビデオ、コンポジットビデオ(入出力)、オーディオ入力(内蔵のスピーカーが鳴らせるが実用性は限りなく低い)、RGBHV/V入力。 |
|
ウチで仮に据えてみたところ。 ラックはやわやわの1780円。(爆汗) ラックがこれだと本体に触れるだけでへろへろで、投射した映像が揺れ動きます。 |
|
うーん、良い画ですな(爆 夜間の交通信号機じゃありませんので念のため・・・。 このプロジェクターの仕様を書いてみます。 消費電力 340W 投射管 7インチ高輝度電磁収束投射管 3本 レンズ F1.09 f136 色収差補正レンズ 3個 光出力 700ルーメン 水平解像度 1100本/RGB入力 800本/ビデオ入力 帯域幅30MHz 投射角度 据え置き型、天吊り型 14度、透過型 12.6度 重量 48kg 外観寸法 606x305x765(幅x高さx奥行き) 水平周波数 15.75/31.5/33.75KHz@RGB入力(自動切り替え) 15.75/15.625KHz@ビデオ入力(自動切り替え) ざっとこんなところでしょうか。 お値段は約120万円というところのようです。 RGBでハイビジョン信号を入れると当然ながら映せる仕様です。 いずれは変換器を買う予定です。 |
|
画像提供:厚樹さま これが互換機と思われる、TH−110VWの外観です。 |
|
そないな訳で、左記の会が出来てしまいました(爆)。会長は厚樹さまです。 マイナーなパナソニックの三管というところがこれまたレアですが、入会に当たっては管のメーカーや種類は問いません。ソニーやBARCOでもいいです。 |
