予備のアンプが欲しいなぁとヤフオクをうろついていたら発見。
そのサイズたるや前回のＡＵ−９９００よりまださらにでかいです。重量も２８ｋｇとヘビー。
比較のために置いたＣＤケースと比べてください。 |
 |
電源を入れると、ＬＥＤが点いたり点かなかったり・・・怪しい、どこぞの半田でも割れているのかなと思いつつ、なんか聞き慣れない音がする・・・スイッチが非常に怪しいです。スイッチを取り出してみました。
ちなみに音は「ジジ、ジジジ」などという、非常にイヤな音です。経験上、この手の音を聴くと、スイッチの接触不良で焼ける寸前？とも思ってしまいました。 |
 |
電源スイッチを分解したところ。
このスイッチも変わっていまして、前２回路は小信号用、後ろはシステム全体の電源用となっていました。 |
 |
接点を取り出すと、このとおり焦げていました。接触不良のようです。
電源回路なので危険きわまりないです。 |
 |
取りあえず電源スイッチをパスし電源を入れてみると、多少の接触不良があるものの、正常動作しました。
落札価格＋送料で７０００円以下ですから、まぁまぁかな。 |
 |
さて、取り外した電源スイッチはどうするかねェ・・・接点はこのまま使うわけにはいきませんし、研磨するにも接点が溶けてしまって厚みがない・・・そもそもこのスイッチがＡＣ１００Ｖ１５Ａという定格なのが嘘にしか思えません。
こんなスイッチはおそらく入手できません。
幸いに小信号用のスイッチは生きていますから、これを使うことにします。 |
 |
早速、電源スイッチで駆動するリレーを取り付けました。リレーは接点容量が１０Ａのものを接点パラで使っています。
また、小信号回路については、リレー駆動用に使ってしまったので、リレーを専用にもう１回路追加します。 |
 |

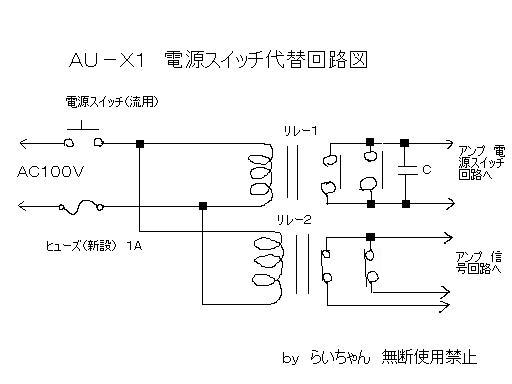

今回組んだ代用回路。
リレー１、２とも同じものを使用しました。コイルＡＣ１００Ｖ、接点は２ｃ接点。容量は１０Ａ／回路。
１００Ｖ回路の為、念のためヒューズも設けました。
Ｃは、電源スイッチについていたものを流用。電源ＯＮ時の接点部スパークを吸収します。
電源スイッチ側回路で、接点をダブルで入れてあるのは容量アップのためです。ａ接点を２個パラで使用します。
信号回路用のものは、電源スイッチについていた配線と同等になるようにしています。こちらは両接点ともｂ接点となるよう配線してください。 |
 |

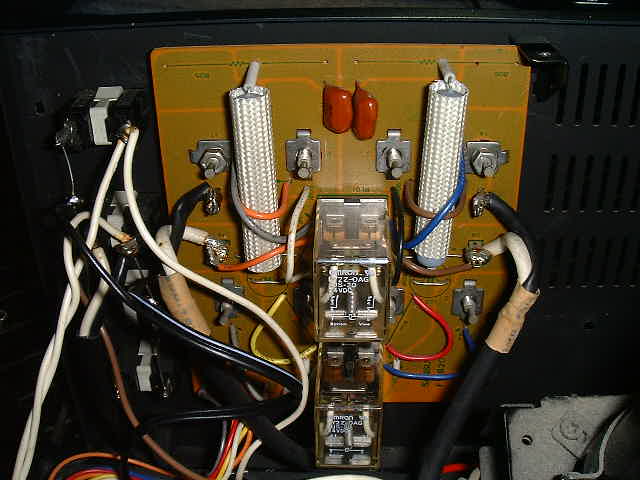

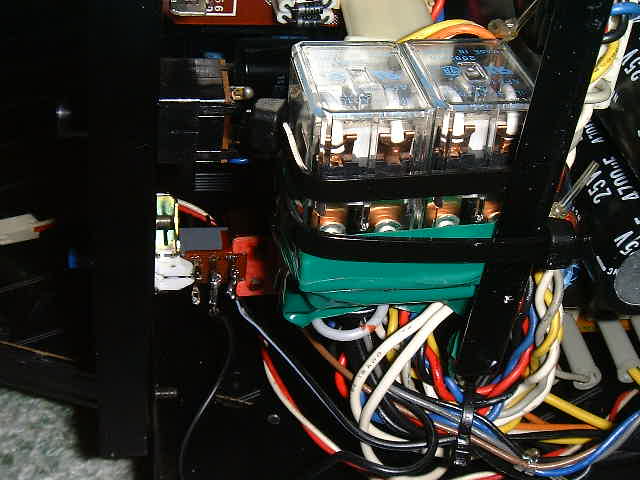

リレーは、アンプのフレームにインシュロックでしっかり固定しました。
ＡＣ１００Ｖがかかるので、いい加減な配線は絶対にしない事。 |
 |
動作の確認をしてみます。電源スイッチを入れると、増設したリレーがカチンと動作し電源が入ることを確認します。
問題なければ、配線をアンプの内部に綺麗に引き回します。 |
 |

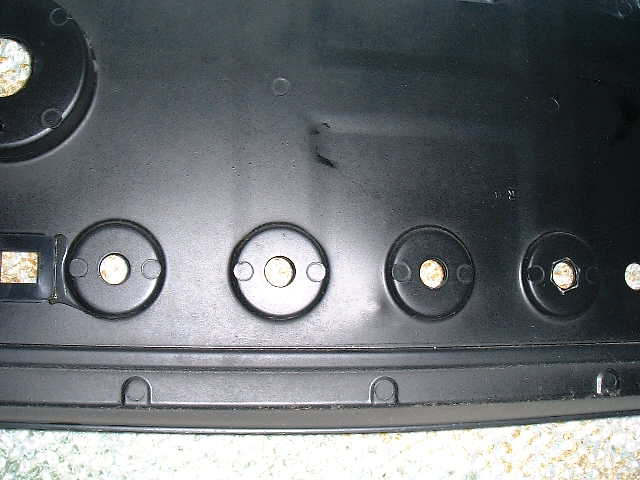

フロントパネルが凹んでいるので、これは丁寧に板金します。 |
 |
フラッシュの光加減でもかなり変形していることが解ります。
デジカメのレンズのせいで映像が変形している部分もあります（笑）。 |
 |

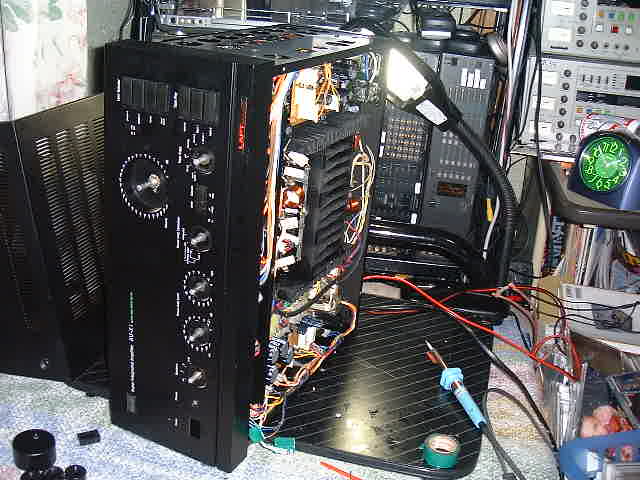

通電チェックが終わったら、清掃をしながら組み立てます。 |
 |
音を出してみると、やはり接触不良が・・・スピーカー切り替え用のリレーです。早速分解し接点を研磨することに。 |
 |

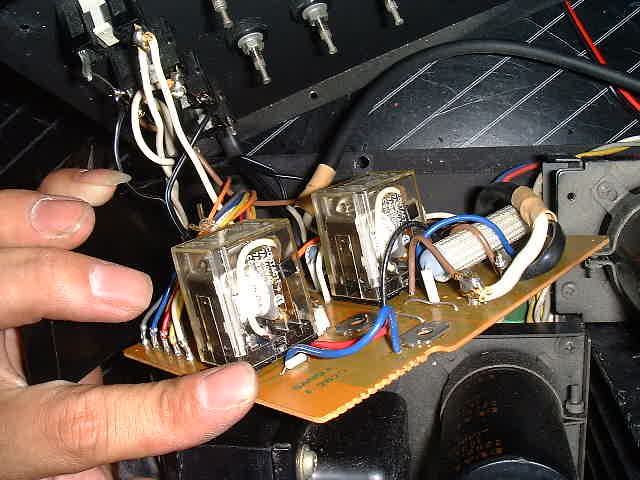

真ん中に見えるリレー２つがそれです。 |
 |
制御盤などでよく見かけるオムロンのリレーが２個使用されています。 |
 |
基板とアンプの固定は、スピーカー端子を基板とナットで固定することで行います。 |
 |

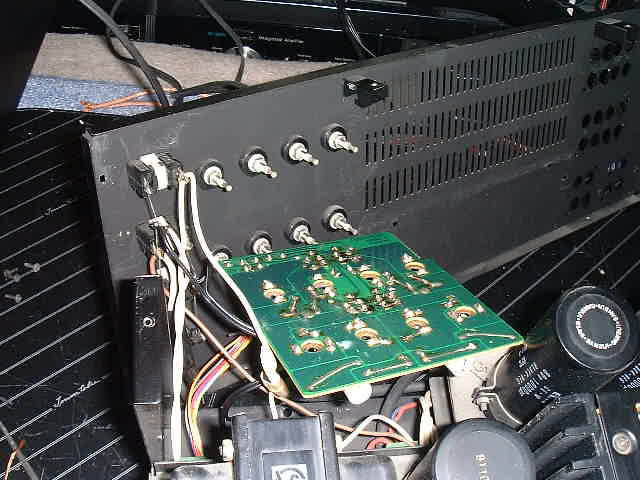

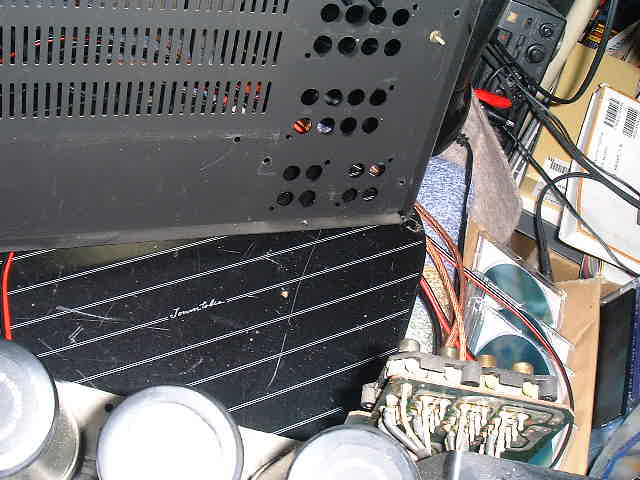

作業性が良くないので、入出力端子をリアパネルから取り外します。 |
 |

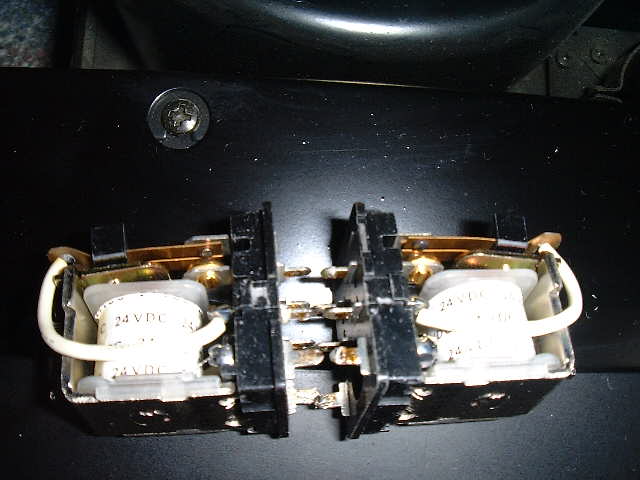

取り外したリレー。向かって右は研磨前。左は研磨後。右の方が接点が黒ずんでいます。 |
 |
音出しをしましたが、接触不良は綺麗さっぱり直っています。
ほかにボリューム関係のガリなどはないようです。 |
 |
修理が終わったので内部紹介。
ＡＵ−Ｘ９０７より値段が少し高いのですが、この内容・・・。 |
|
どこを見てもお金がかかっています。 |
 |

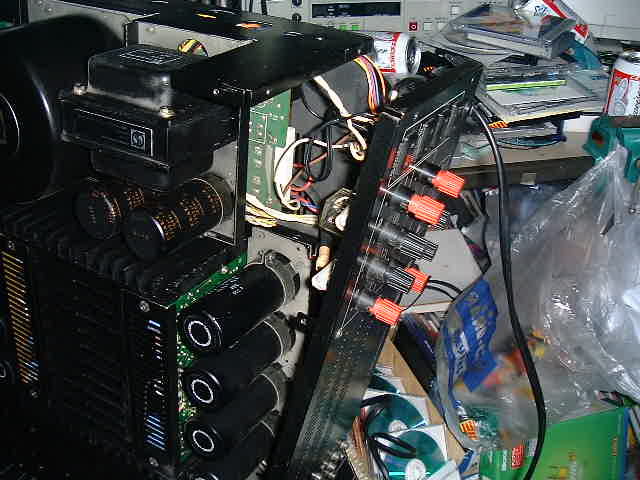

この電解コンデンサ群。トランスも２つに分かれており、また各ブロックは厳重なシールドで覆われています。 |
 |
何げに「Super Integrated Amplifier」などと書いてあります。
また、一見トーンコントロールとも見えるつまみは、パワーアンプのレベルつまみです。Ａ−１０などに似ています。 |
 |
このアンプの特徴は、このボリュームの左下にあるパワーアンプの動作切り替えでしょう。通常のほか、ＤＣ入力の可否切り替えができます。凝ってますね。 |
 |
無事に修理が終わったアンプ。
ＤＣを測定したところ、−８．５ｍｖとかで、思ったより優秀です。取りあえずは現状のまましばらく使ってみようと思っています。 |
