Lucid Technology ADA1000 業務用AD/DAコンバータの紹介&軽修理+秋月電子のマルチメーターの簡単な紹介
素性は解りませんでしたが、業務用のAD/DAコンバータを入手してみました。 下は同時に入手したARCAMのBlack BoxというDAコンバータ。 Lucid Technologyというメーカーで、ADA1000というモデルを今回入手しました。 動作は通電のみチェック、詳細確認はしていないとのことでした。 |
|
味も素っ気もないフロントパネルです。 DAコンバータとして使用する際は特に操作するスイッチは無く、DAコンバータの信号が来ていることを示すLEDが点灯していれば動作OKというところです。 |
|
左半分はADコンバータとしてのパネルになっています。 | |
リアパネル。 RCAピンは一応付いていますが申し訳程度ですね。 本格業務用と民生用との微妙な感じがなんとも(汗) |
|
内部の様子。 高級オーディオにありがちな物量投入は無くあっさりしたものです。 CS8412とかいうDAコンバータ製作では定番のチップが見えます。 真ん中に見えるチップはADコンバータですね。 |
|

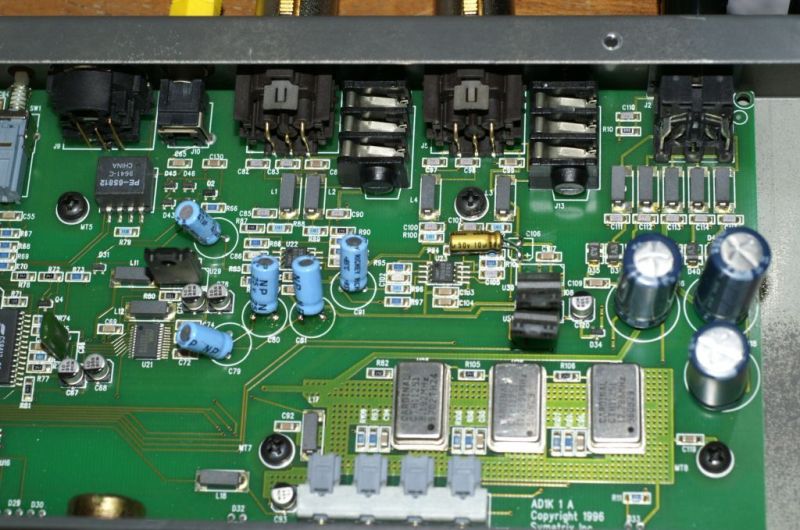

右半分。 主として電源とクロック用の水晶が目立つところです。 U21が旭化成のDAコンバータチップ。 AK4320とあります。 |
|
今回の不具合は、なんといってもココ。 動作には支障ありませんでしたが、設計の問題でSMTのチップ電解コンデンサが膨張しています。 |
|
劣化によるものにしては、同容量の電解コンデンサ全部に不良が見られても良いのにな、と思いつつ回路図を見てみると、79M15の出力側のコンデンサ(左図ではC106およびC12)の極性が明らかにおかしい事が解りました。 負電源ですから-側が出力側につながらなければなりません。 そんなわけで手持ちのMUSEコン2個と交換済み。 |
|

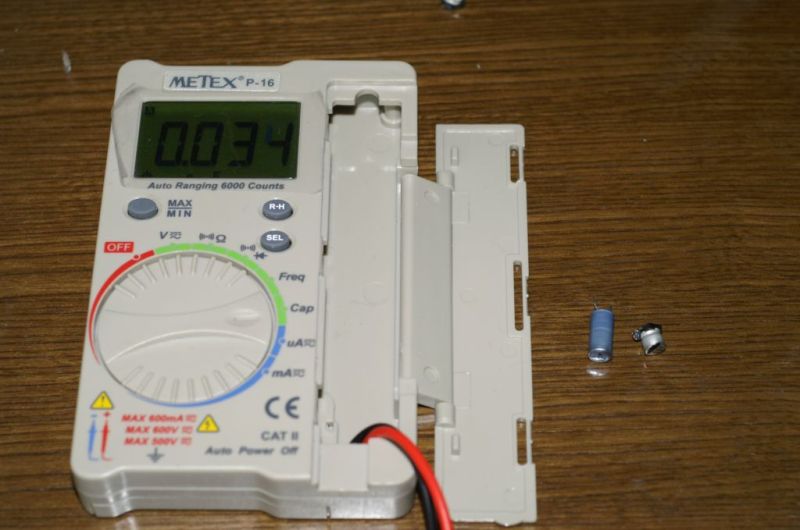

今回は、先日通販で買った秋月電子通商のデジタルマルチメーターを使って容量測定をしてみました。 コンデンサの容量が測定できるのは労力が減って有り難い事です。 2000円程度で買えるのは本当に有り難いです。 |
|
左に見えるのはSTUDERのA730についていたPHILIPSの47uF10Vですが、この1本だけが33uF程度に容量低下していました。
ちなみに、右は10uFが、実測7uF程度に減少しており、良くない状態と判断しました。 |
|

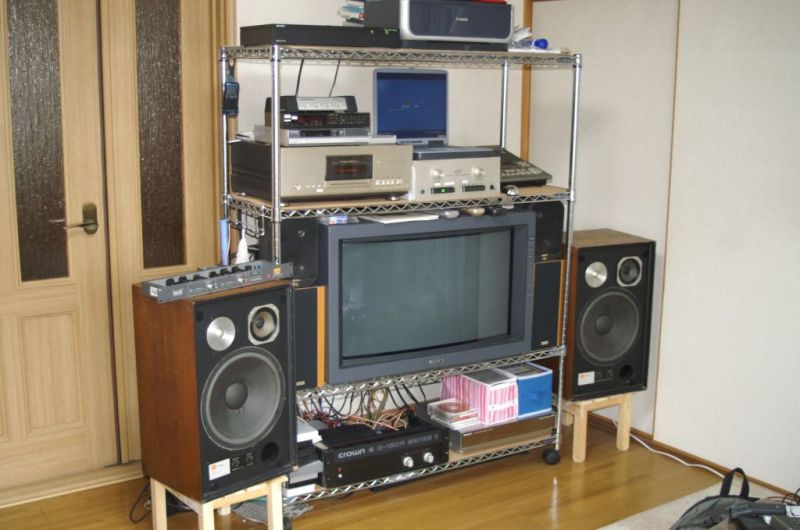

現在のシステムの様子。 JBL L166が良い音です。 今回のこのDACは業務用ならではの芯がある良い音でした。 数万円出すのは微妙ですが2万円なら買いかなと思います。 芯がある分安らぎ感は少し無くなりますが、しかし良い感じの音です。 A730より世代が新しい分、解像度はやや高いですね。 |
