サンスイ プリメインアンプ AU-9500型の修理・レストア(続き)
上が交換前、下が交換後のドライブ段基板。 コンデンサが以前に比べて小さいのが良く分かりますね。 |
|
フォノアンプ基板の様子。これも全数の電解コンデンサを交換しました。 しかし2SC1845は(´・ω・`)ショボーンだな・・・。 |
|
シールドケースをしないで組み立てた状態。 当時のアンプの物量では飛び抜けている感じがします。 |
|
MUSEの緑色が(・∀・)イイ!!ですな。 | |
今回、DC調整はしていませんが、後ほど電圧を確認してから調整してみる予定です。 | |
平滑回路にパラに入っていた電解コンデンサ。 当初、極性を間違えてしまいましたが寸でのところで気づきました。 |
|

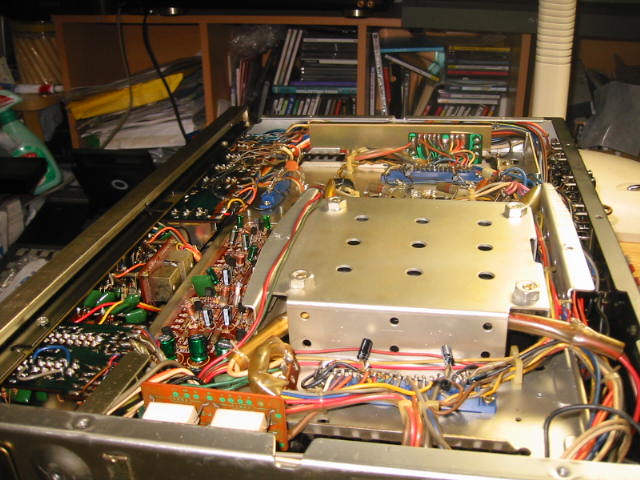

底から見たアンプ全景。 物量投入の基本かも知れません。 |
|
フラットアンプの様子。 電解コンデンサが目立ちますね。 |
|
交換したコンデンサ。 | |
あとはおきまりのシリコングリス塗布です。 | |
2本のビスを外して、まずは放熱器にグリスを塗布。 | |
雲母板を外してトランジスタにも塗布。 | |
あとは組み立てるだけです。 塗る量は少しでいいです。ちょっとはみ出すくらいでいいでしょう。 |
|

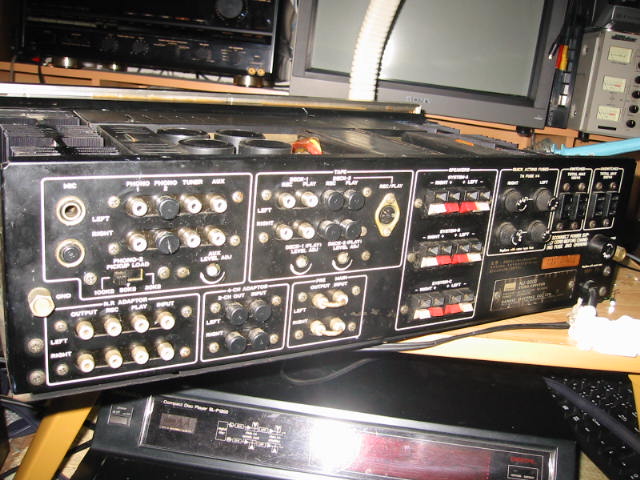

リアパネル。 端子の多さは驚きます。とても31年前のアンプとは思えません。 |
|
掃除をして綺麗になりました。 このアンプ、どうやら漏れと同い年のようです。 サンスイ公式HPより <1972/10 マニア絶賛の名器AU-9500(\123,000)発売 > とあります。 |
|
このアンプ、4chステレオの時代のシロモノですから、フロントに4chアダプタのスイッチすらあります。 同じ時代を生きてきたマイクロのMR-611と組み合わせてみます。 横にあるハイビジョンモニタやDVDプレーヤーとの時代差が凄すぎます・・・(笑)。 音質は、年式を感じさせない立派なものです。 低域のパワフルさはかなりのもので、むろん現代でも通用するでしょう。 このアンプは憧れの名機ですので、保存予定です。 AU-X111MOS VINTAGEが小さく見えるのが怖いな・・・(笑)。 |
