ソニー業務用ビデオモニター PVM−9220型
ソニーの業務用ビデオモニター、PVM−9220型、9インチです。 ジャンク8000円で購入。lはっきりいって内容確認程度にしか使えませんが、やはりラックに入れるとそこそこ引き締まりますね。 購入してそろそろ半年、最近電源を入れて30分くらいすると映像が出なくなることがあったので、半田クラックを疑い、今回開腹修理を行いました。 |
|
蓋を取ったところ。汚れてないところが良いです。おそらくは使用頻度もさほど高くなかったのでしょう。 | |
高圧回路周辺。美品です。 | |

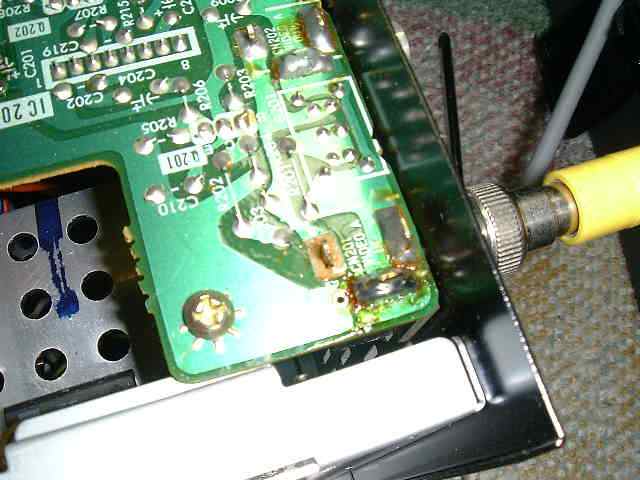

さて不具合箇所ですが、あっけなく見つかりました。ビデオAの入力端子コネクタ部の半田付けが割れています。早速手直しします。ちなみに、ホット、コールド、それぞれ割れています。 | |
ホット側は完全にパターンが破損しており、はんだごてを当てるとパターンが剥がれてしまいました。やむを得ずジャンパを飛ばします。 | |
しかし、簡単に解体できるメンテナンス性の高さは、流石に業務用機でしょうね。 | |

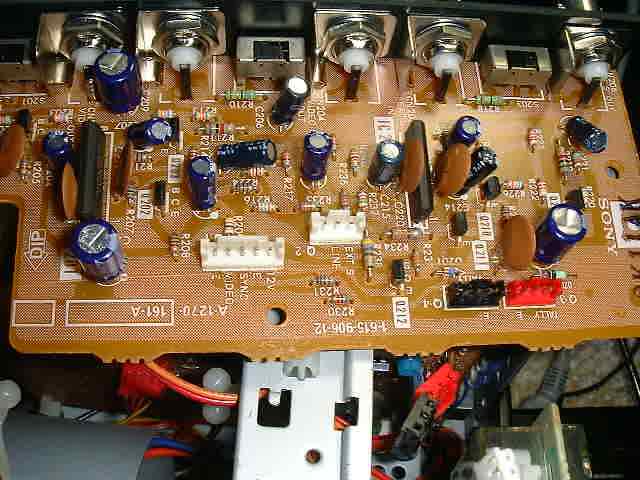

基板の接続もすべてコネクタ使用で、かつ信号名が書かれており親切です。 | |
リアパネルを少し組立てたところ。BNCコネクタが業務用らしさを感じさせます。 | |

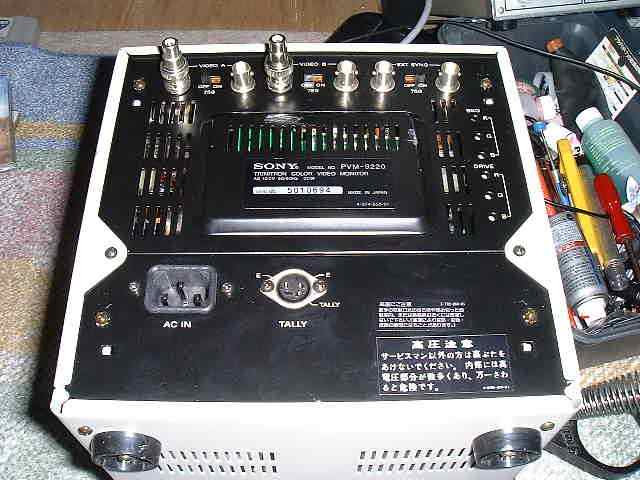

不具合も特定出来たので修理完了、二をします。下のTALLYって何に使う物でしょうね? ※掲示板にて、沢山の方から教えていただきました。tally端子とgndを閉じるとフロントパネルの明かりが灯るそうです。業務用なので、現在使用中、送り出し中などを容易に解るようにするためのものだそうです。 |
|
フロントパネル部。小さいながら、アンダースキャン、ブルーオンリーモード、H/Vディレイも搭載しています。
ところで、本体左下の白い部分は光るのでしょうか? |
|
無事に組立て完了。やっぱり格好良いですね。実際の現場ではソニーのモニターはクソカスのようですが、民生プラスαの世界では十分ではないかと。 | |
うちのラックに収めたところ。主にDVデッキのモニタ、BSデジタルチューナーのモニターに使っています。ブラウン管のピッチがあまり細かくないので内容確認程度ではありますが、十分です。
主用途はBSデジタルチューナーでの予約内容確認かな(爆)。 |
