BOSE Model802 ユニットのエッジ貼り替え
BOSEの802というスピーカーがあります。 現行でもまだ802モデルIIなどという名前で売られているようです。 このスピーカーはどちらかというとハイファイオーディオ向けではなく、簡易的PA・SR用途のものです。リアにフォーンジャックとキャノンコネクタがありますし。 で! こいつの1ペア分のユニット貼り替えが来てしまいました。 まさに悪夢。片chあたり8本のユニット×2ch=16本かYO! (((((((( ;゚Д゚)))))))ガクガクブルブルガタガタブルガタガクガクガクガクガク |
|
BOSEご自慢の11.5cmユニット。 結局14本貼り替え。ちなみに2本はもとよりユニットが外されて居たため、新品をやむを得ず入れることに。 |
|
まずは古いエッジにシンナーを塗布。 | |
そしてカッターナイフで削ります。 | |
ここまでの行程、およそ2分。口径が小さいので早いですね。 コーン側のエッジも出来るだけ剥がしておきます。完全には剥がれないようですが・・・。 |
|

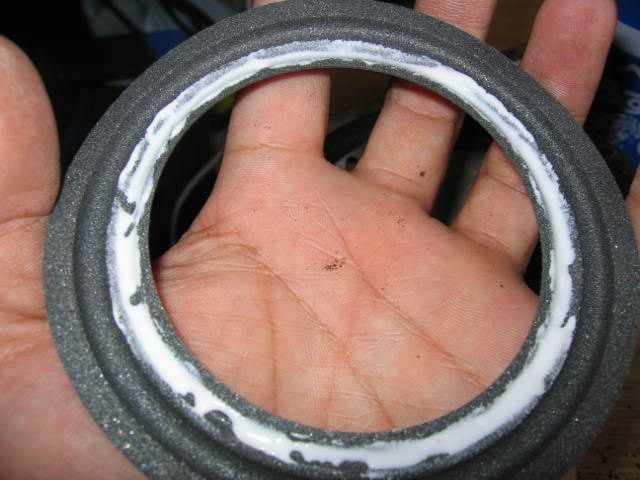

エッジにはけ塗りでもかまいませんが、私は接着剤を直接溝に塗り込みました。 ・・・ええ、外貼りですからね。 |
|
当然そのままコーンにエッジを載せても接着できません。 コーンの裏からエッジを少し浮かせて、コーンとエッジの接着面をお互い嵌め込むようにします。 |
|
その後、接着部分を手で押さえていきます。 接着部分の様子はこんな感じです。僅かにはみ出すくらいが綺麗かつ強度が出るので良いかと。 |
|

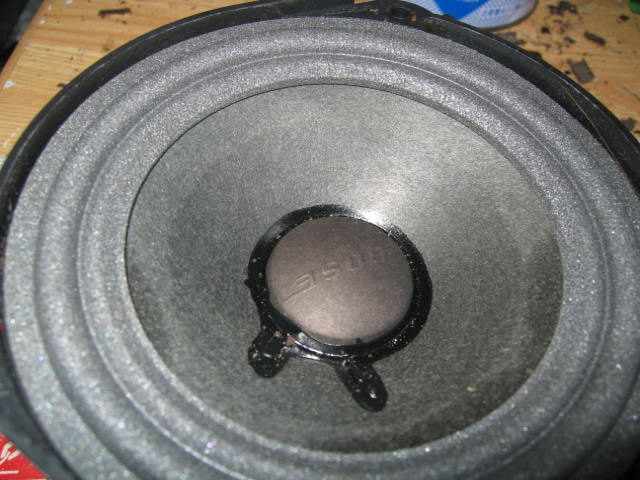

この例は少し接着剤を減らして接着してみた例。 綺麗に仕上がりますが、強度の面では・・・?です。 |
|
多少ハミ出しています。この加減が難しい。 | |

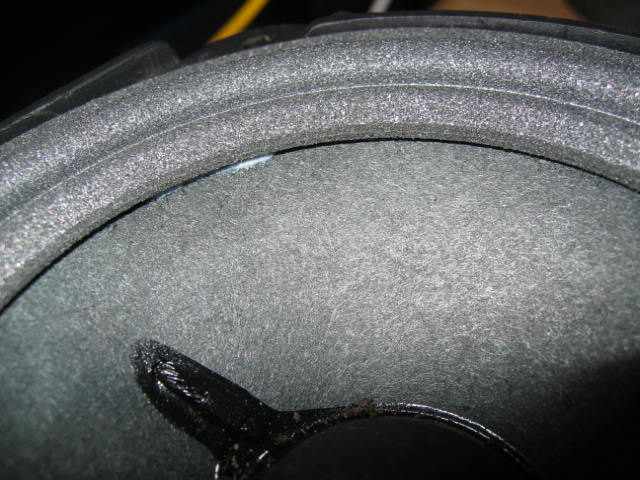

裏からコーンを押し上げて出来る隙間はこの程度です。 ドライヤーなどで熱風を当てて少しボンドを乾かし、続いてスピーカーに信号を入れて音を出し、おおまかに芯が出ていることを確認します。 |
|

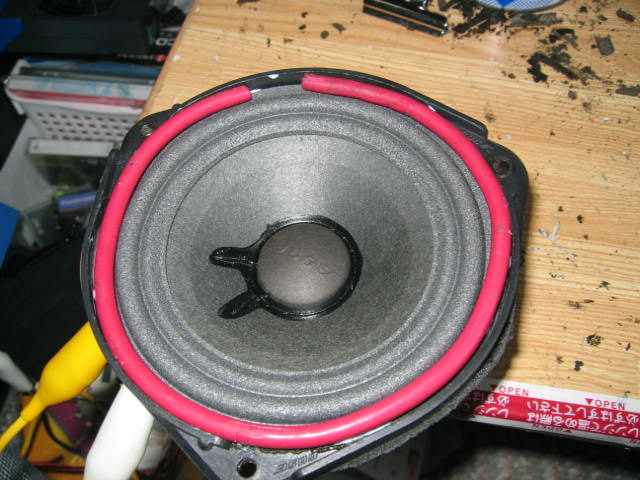

芯が出ていたら、今度はフレーム側に接着剤を塗って固定します。 フレーム側のエッジは押さえ込みにくいので、押さえる方法を考えてみます。 ちょうど良かったのは、会社に有ったVVFケーブルの切れっ端。5.5sqくらいかと思われます。 |
|
最後の方になるとコツもつかめて綺麗に仕上がりました。 | |
ラスト1本を張り終えました。 ここまでの所要時間は3時間掛かってないです。 口径が小さいので作業量が少ないからですね。 左下が最終工程の様子です。 フレーム側のエッジを押さえ込んでいる様子です。 そんなわけで無事に14本、完成しました。 |
