ソニー DATデッキ DTC−57ES型(その1)
ソニーの後年の中堅デッキ。動作×、ということで1000円で保護。 まぁ1000円ならば妥当かと思われます。 店員さんにより、ジャンク品棚に置かれた10秒後にゲット。 いいものはこのように足が早いです。 この57ES、以前に1敗しています。 |
|
動作を早速確認すると、まずはピンチローラーがころがり出てきました。 「あちゃ、いじられすぎた機体かな?」かと不安がよぎります。 ピンチローラーを規定の場所に押し込むと、問題なく取り付けられました。 もしかすると抜け止めはされてないのかも知れません。 テープを入れて音を出してみると、ブツブツととぎれます。 ヘッド摩耗ではない様子です。 ヘッド摩耗の場合は、再生した音にまとわりつくようにキンキンした感じの音が出ます。 で、なんとなく怪しいと思ってデッキメカを取り出し、ヘッドアンプを調べてみます。 |
|
取り出したヘッドアンプ。ビデオと違ってカワイイものです。 | |
シールドケースがありますので、取り外したところ。 ・・・言うまでもないですが、アレがたーくさん・・・。 |
|

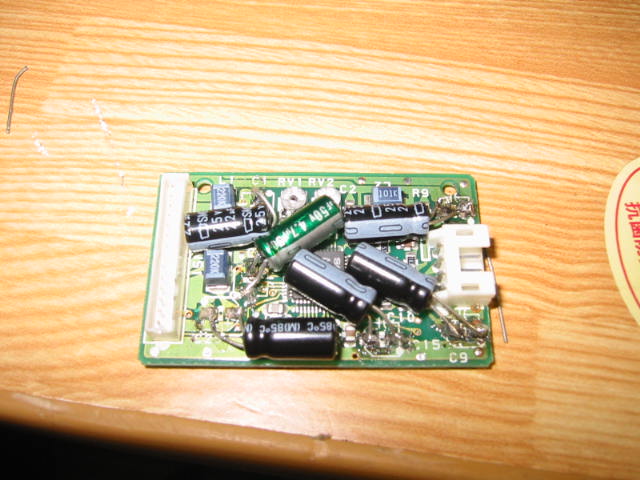

根性で貼り替えます。 基板上のスペースが限られている上、シールドケースが取り付けられますので高さ方向の余裕はありません。うまくコンデンサを配置してハンダ付けします。 |
|

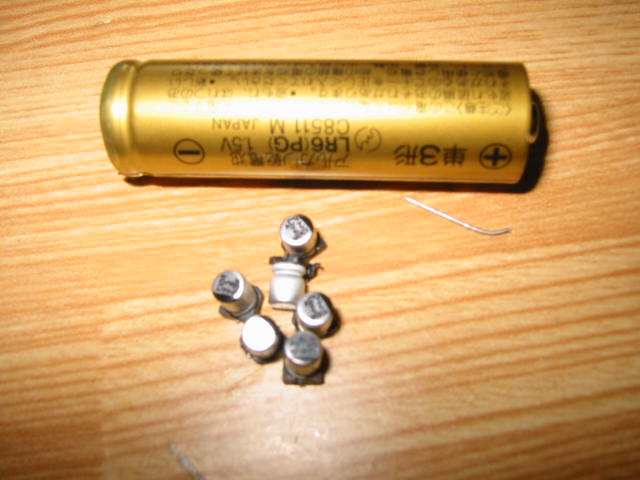

剥がした表面実装型電解コンデンサ。 上は比較のための単三電池。 |
|
これで元通り組み上げます。問題なく音声が再生されるようになりました。 ちなみに、貼り替えた後の試運転ではヘッドアンプ基板にシールドケース必須です。 基板が裸だと、手を近づけるだけで再生音質に影響します。 |
|

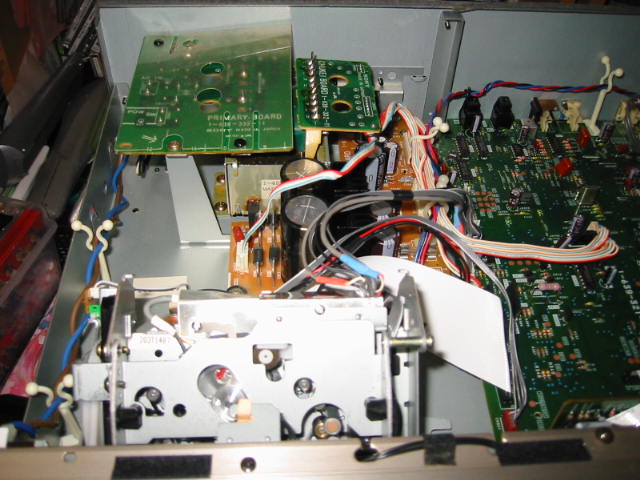

一応終わりましたのでデッキ内部を紹介。 10万円を切っているデッキのわりにはそこそこの物量ですね。 |
|
パネル面はなかなかにゴージャスです。 しかしつまみ類がプラスチックなのが、値段相応な部分ではあります。 |
|
メカ部分。この値段では4DDは無理というわけで4モーター駆動ですが、DDではありません。 | |

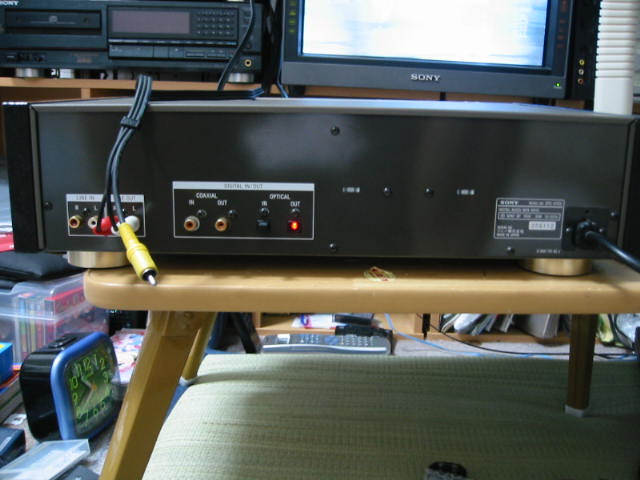

リアパネル。必要最小限ですが十分です。 | |

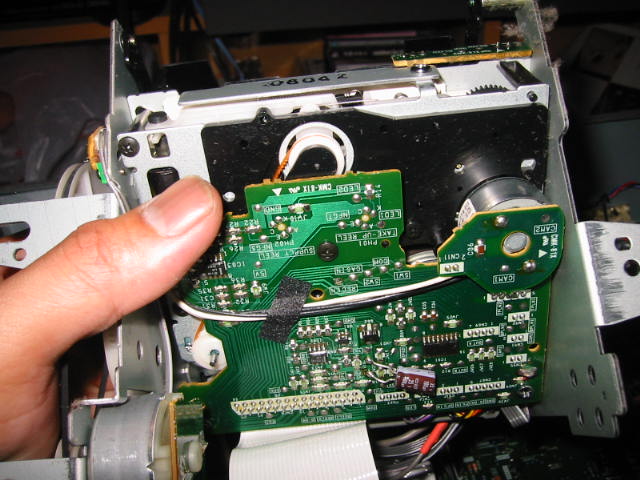

再生中や早送り中、テープの巻き取り動作が怪しいことがありました。 どうもメカが不調の様子です。 メカそのものは問題なさそうなので、モーターが悪いようです。 写真では、親指の下に見えるプーリーのついている部分がそのモーターにあたります。 このモーター、テープが動いているときはずっと動いています。 もしかすると連続運転出来る仕様ではないモーターなのかも知れません。 モーターを取り寄せて交換予定です。 |
