このプレーヤは￥１０００で購入したモノです。

　ソニーのプレーヤーの初期のモデルで、格好としては完成されたもの

でしょう。





　昔、このシリーズのプレーヤーは格好良くて非常に欲しかったのを覚えています。

　性能的には今の時代には厳しいですが、トラックの移動は非常に速くこれだけは一品です。

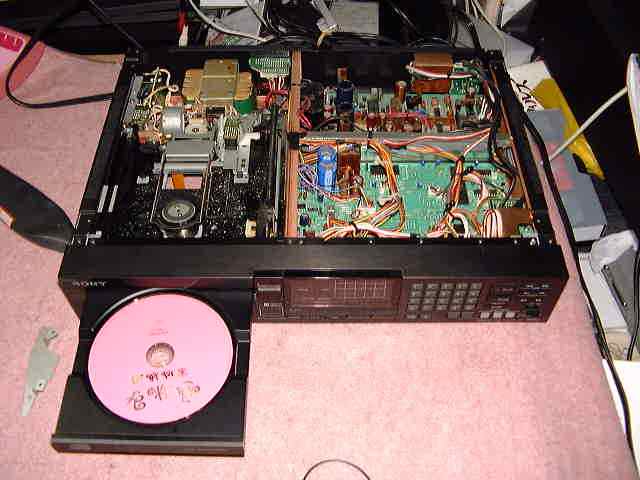

　内部。非常に重いです。しかも、音質思想にこだわりがあるＥＳシリーズらしく、マイコン部とアナロ

グ部は完全に分離されています。

　また、部品も吟味されているようです。



　さて今回入手したものは、トレイが出ないという内容でした

　ベルトにアタリをつけて、修理してみます。





　駆動用モーターは２個あります。ピックアップの移動は、ボイスコイルみたいなもので行い非常に高速。

　トレイの開閉には専用のモーターがありますが、裏側になりますのでメカを取り出してみます。

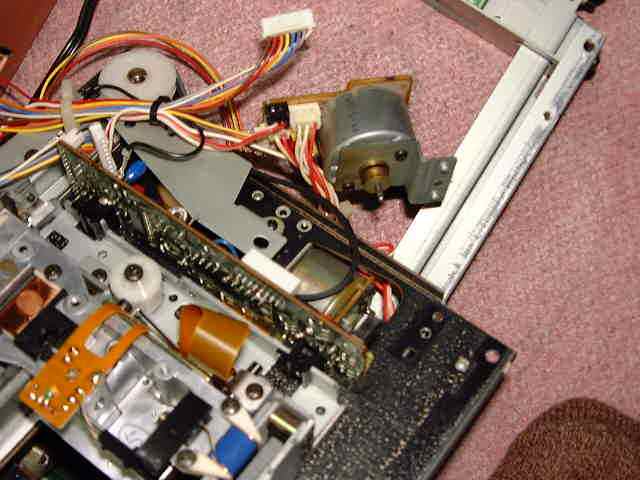

　メカをシャーシより分離した図。

　駆動用ベルトは２本あり、それぞれが伸びきっていました。

　両方とも交換しました。

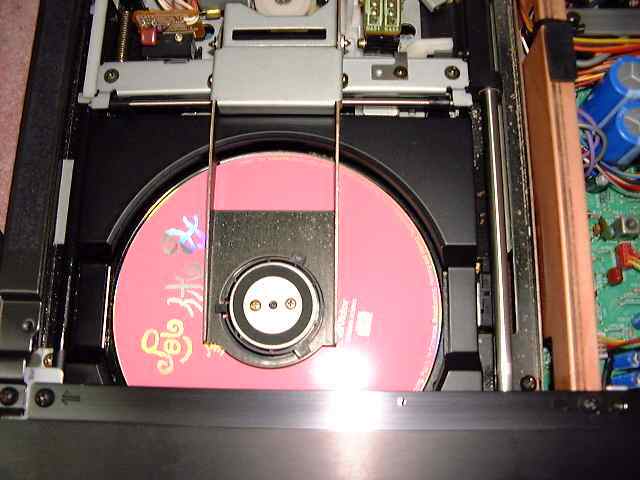

　メカ部組立後の図。モーターをはずさないとベルトが掛けにくい。

　なお、トレイの開閉には左上のプーリーから各部へ、ワイヤーで連結されている。

　お金が掛かっています。





　一応、動きはよくなったもののまだ動きがぎこちないので、トレイの右にあるシャフトがどうも

クサいので注油したところ、非常に動きが良くなりました。

　どうも使用されず長年放置されていたようです。





　このシャフトに注油。グリスを塗布しました。

　これでＯＫとなりました。



　おまけとして、この頃のプレーヤーにはもれなくサブコード端子がついていました。

　今の時代にすれば盲腸のようなモノですね。





　基板にはシルク印刷されており、もしかすると今の時代でも使える信号が出ているかも知れません。
