QUAD パワーアンプ Model405型の修理
セットで持ち込まれたQuadの33と405。 プリの単体チェックで、どうも問題はパワーアンプの405にあると判明。 向かって左がそうですが、実に無骨なデザインですね。 敢えて正面に放熱フィンを持ってくるなど、日本人ではおおよそ思いつかないデザインではあります。 パワー単体チェックでは、なんとなく歪みっぽく、無音時のS/N比も良くなく、また発振気味な気がしました。 |
|

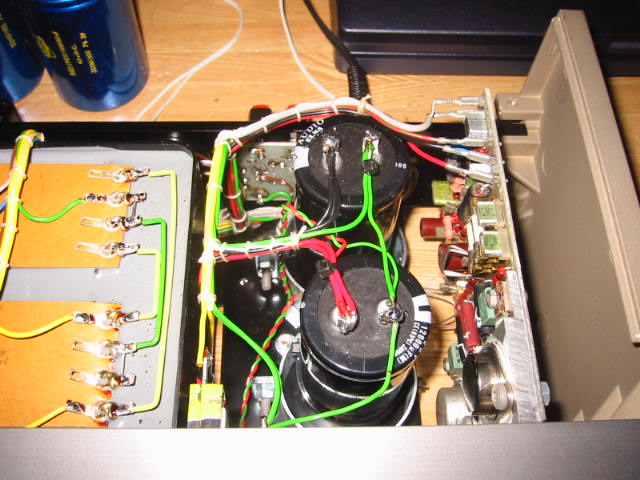

蓋を開けてみます。日本のアンプと違って実に質実剛健とも言いましょうか。 その中に手作りの良さが見えます。いいですね。 |
|
リアから見たところ。プリも小さいですが、このパワーアンプも小さいものです。 | |

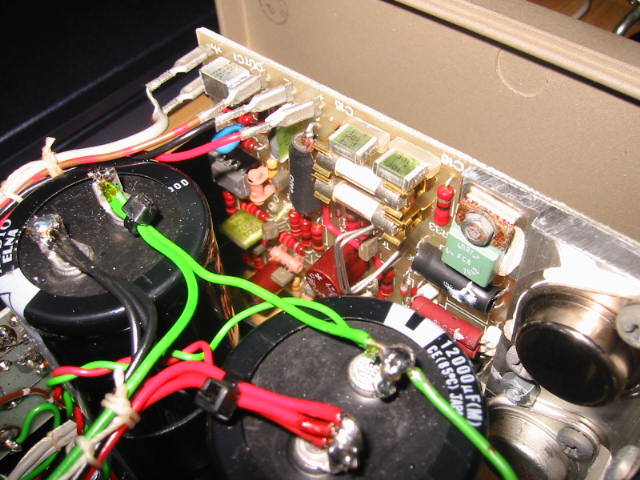

内部を眺めていると、ねじの頭などに腐食が見られます。 で、電源のこれを見ると、 キタ━━━━(゚∀゚)━━━━!! ガ━━(゚Д゚;)━━━ン!! 電解コンデンサが思い切り噴いておられます。 これを通電するのは(+д+)マズーですので、先ずこれを交換してからの話になります。 う〜む。 |
|
防爆弁があるとおぼしき部分が膨れていますが、先に電極部分から漏れたようです。 (´・ω・`)ショボーン |
|
で、某所で発掘してみるとよさげな電解コンデンサを発見しました。 容量は1.2倍で細くなっているのは、30年の技術進歩を感じますね。 HPでは1週間くらい掛かるとのことでしたが、実際は注文後2日ほどで届きました。早っ! 極性は予めテスターで調べておくと間違いが無くて良いです。 |
|
コンデンサの固定に困りますが、古いコンデンサの固定バンドを使い、エポキシ接着剤とインシュロック(R)で固定とします。 | |
交換は単純に配線を外して新しいモノに取り付けるだけです。 ただし、極性に十分注意します。 写真ではマイナス極の表示が勝手違いになっているのに注意。 私はプラス極にインシュロック表示をして交換しました。 ※間違えるとコンデンサが爆発しますのでご注意ください。 |
|
漏れた電解液の攻撃を食らったおかげで、基板にもダメージが・・・。 | |
で、基板を眺めていると電解コンデンサが2個・・・。 しかも真ん中にある47uF/40Vの頭に亀裂が・・・交換決定。 手前の100uF/16Vも亀裂はないのですが、同様に交換決定です。 |
|
ハンダが劣化しているのか、銀入りハンダでも使っているのか、ハンダの溶けが良くない気がしました。 コンデンサの脚のハンダは腐食していました。((( ;゜Д゜)))ガクガクブルブル |
|
実にシンプルなつくりです。端子も5本。 音声入力が2本、電源+−、スピーカー出力。 メンテナンス性もいいです。 パワーアンプというと重量級かつ回路の凝ったモノ日本製を見ていると、考えさせられるものがあります。 |
|
メンテをしたアンプ基板。 ファイナルのTrが、メーカー違いですが、これは最初からのものでしょうか。 |
|
コンデンサの交換を終えたところ。 音を出してみますが、問題無さそうです。 |
|
しばらく聴いてみます。 100円ショップのスピーカーがガンガン鳴るのは、いつものことながら凄いです。 やっぱりアンプは大事ですねェ。 QUAD、お金があったら欲しいです。 日本の重量級アンプの考え方とまるで違うアンプではありますが、いいです。 実に音が綺麗で聴いていて楽しいアンプです。 |
